Transko推出TSM16晶振重塑微型时钟元器件新标杆
深圳市康华尔电子作为Transko品牌正规授权代理,专注为国内工业,消费电子,智能穿戴,TWS耳机,IoT,医疗电子,无人机等行业客户提供原装Transko全系列频率控制器件,现货充足,技术配套完善,欢迎新老客户来电咨询:0755-27838351.当微型化成为电子产业不可逆的核心趋势,PCB空间寸土寸金,时钟器件的尺寸,功耗,抖动,稳定性,直接决定终端产品的集成度与可靠性.
一,全球电子微型化浪潮之下,时钟元器件面临的技术困境
近十年,整个半导体与电子制造行业持续朝着小型化,轻量化,高密度集成方向演进.从TWS蓝牙耳机,智能手环,智能手表等可穿戴消费设备,到微型传感器模组,无线蓝牙模块,NB-IoT低功耗物联网终端,便携式医疗监测设备,微型无人机飞控子板,再到工业微型采集探头,安防微型摄像头模组,所有终端都在追求更小的整机体积,更长的续航,更高的板上器件密度.时钟晶体振荡器作为数字系统的"心跳源",MCU,蓝牙芯片,射频收发单元,ADC,通信协议栈都依赖稳定,干净的时钟信号,有源晶振(XO)是时钟方案里非常主流的选择.
传统有源SMD晶振封装长期以3225(3.2×2.5mm),2520(2.5×2.0mm),2016(2.0×1.6mm)为主流,更早还有5032,7050晶振大封装型号.这类器件技术成熟,供货稳定,但在极致微型产品上短板十分突出.2016封装有源晶振已经是过去微型方案的常用选择,但是面对新一代TWS,超薄穿戴设备,微型射频模组,2016依然会占用宝贵的PCB面积.很多设计师为了省空间,被迫改用无源贴片晶体(谐振器)搭配芯片内部振荡电路,而无源方案有天然缺陷:起振稳定性受寄生电容,PCB走线,芯片工艺影响很大,低温,高湿,振动环境下容易出现起振失败,频率漂移,相位噪声恶化;同时无源晶振需要工程师仔细匹配负载电容,调试周期更长,量产一致性管控难度更高.
市场上虽然有部分厂商尝试推出1612规格的时钟器件,但大多是无源谐振器,有源振荡器因为需要把石英晶片,振荡IC,电容,保护电路全部封装在狭小陶瓷腔体内,设计,封装,微组装难度陡增.微小腔体内部的晶片应力控制,气密性,杂散电容抑制,热传导平衡,每一项都是巨大的技术门槛.很多同类小尺寸有源方案要么相位抖动指标差,无法用于射频,无线通信;要么工作温度范围窄,仅支持商业级0~70℃,不能进入工业,车载,户外IoT场景;要么电压单一,无法适配现在主流的1.8V低功耗MCU;还有一部分样品只能小批量送样,没有成熟量产产线,交期不稳定,价格高昂,不适合大规模消费电子落地.
在这样的产业痛点下,市场迫切需要一款真正量产化,尺寸极致压缩,性能不缩水,工业级温区,低抖动,多电压兼容,合规环保的微型SMD有源晶振.TranskoTSM16系列正是瞄准这一市场空白推出的标杆产品,把有源晶振的封装下探到1.6×1.2mm,成为业内可稳定规模化供货的最小SMD晶体振荡器,补齐高密度微型PCB时钟方案的短板.
二,Transko品牌溯源:深耕频率控制三十余年,石英器件领域可靠供应商
TranskoElectronics,总部坐落于美国加州阿纳海姆,是一家通过ISO9001质量体系认证的专业频率控制器件研发制造企业,自1992年创立以来,持续专注石英晶体谐振器,晶体振荡器XO,VCXO压控晶振,TCXO温补晶振,OCXO恒温晶振,差分振荡器,石英滤波器等频率元件研发与制造,是北美老牌晶振厂商,在2016年完成对CalCrystal(Comclok)资产收购,进一步扩充精密频率器件的技术储备与产线能力.
Transko并不盲目追求极限参数噱头,产品设计优先平衡"性能,量产良率,长期可靠性,合规性,交付稳定性",这也是很多硬件方案商愿意长期选用Transko晶振的核心原因.相比日系,台系同类型微型晶振,Transko在指标开放,型号定制,小批量灵活支持,亚太区域代理配套服务上具备差异化优势.深圳市康华尔电子作为Transko授权代理,长期对接原厂,同步新品信息,原厂技术手册,规格变更通知,承接TSM16以及Transko全系列晶振的现货分销,样品申请,BOM替代方案,技术答疑服务,打通原厂到国内终端客户的供应链通道.
三,TSM16系列核心规格深度解析:小体积之下,硬核指标全面拉满
Transko官方定义TSM16为UltraMiniatureSMDHCMOSOscillator,超小型贴片HCMOS输出晶体振荡器,封装规格1.6mm×1.2mm,陶瓷基座4焊盘SMD结构,支持标准SMT贴装,兼容现有高速贴片机,不需要特殊改造产线,这一点对于消费电子大批量生产至关重要.下面逐项拆解核心参数,同时厘清它和市面上1612无源晶振,2016有源晶振的本质区别.
封装与机械规格封装外形:1.6×1.2mm(1612)陶瓷贴片,4PadSMD,标准编带卷带包装,适配全自动贴装回流焊;陶瓷封装具备良好气密性,隔绝水汽,污染物进入谐振腔,相比塑封结构,抗老化,抗温漂能力更强,适合长期稳定工作.这也是它能做成有源振荡器的基础,密闭腔体保证石英晶片工作环境稳定,避免外部介质干扰频率.
输出类型与负载输出为HCMOS电平,标准输出负载15pF,是数字电路最通用的时钟输出类型,直接对接绝大多数MCU,蓝牙SoC,射频芯片的时钟输入引脚,不需要额外电平转换电路,简化外围BOM.HCMOS输出驱动能力稳定,边沿可控,不会带来过大EMI干扰,工程师在PCB布局时更容易控制时钟走线辐射.
频率覆盖范围频率区间1.000MHz～80.000MHz,覆盖当下绝大多数数字系统基准时钟需求:低频段用于主控MCU系统时钟,实时时钟辅助基准;中高频段覆盖蓝牙BLE,Zigbee,Sub-GHz无线射频,USB2.0,音频Codec,传感器采集单元时钟;最高80MHz可以满足很多低成本通信与高速数字外设需求.支持基频与三次泛音振荡模式,原厂可以根据客户指定频率做定制选型,康华尔电子可协助客户核对目标频率是否在TSM16支持区间,提供型号命名解析.
供电电压选择支持1.8V/2.5V/3.3V三档主流供电,完美匹配低功耗电子设计.现在大量IoT,穿戴芯片内核电压降到1.8V,很多传统有源晶振只支持3.3V,需要LDO降压,增加功耗与器件数量;TSM16原生支持1.8V供电,帮助方案降低静态功耗,简化电源树设计.多电压版本在外观封装完全一致,仅型号后缀区分,方便同一款PCB通过换型号适配不同平台.
工作温度范围标准版本工作温度-40℃~+85℃,工业级温度规格,跳出普通消费晶振0~70℃的局限.这意味着TSM16不仅可以用于室内耳机,手环,还可以部署在户外工业传感器晶振,工业采集模块,车载附属电子,冷链监测设备等温差大的场景,低温下保证可靠起振,频率稳定,是微型器件里少有的兼顾体积与宽温的方案.

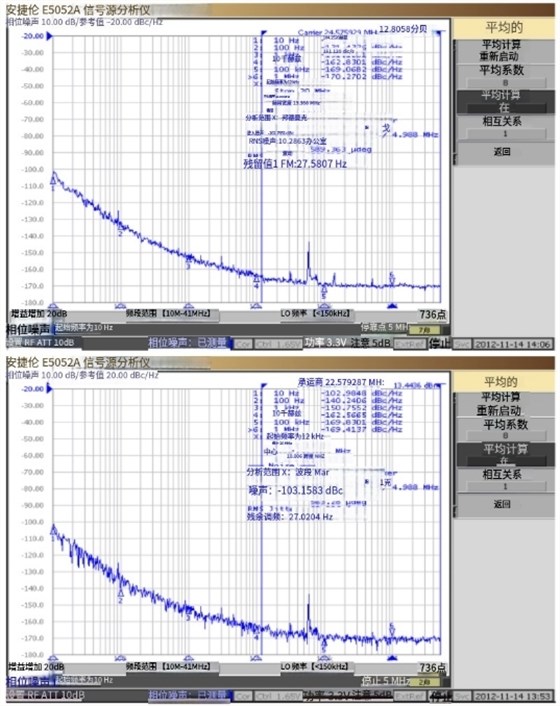

相位抖动(RMSJitter)TSM16依托Transko固定石英谐振技术,实现最大RMS抖动＜1.0ps.相位抖动是时钟器件非常关键的指标,尤其对于无线射频,蓝牙通信,时钟抖动过大会造成解调误码率上升,连接不稳定,丢包增多.很多低价微型有源晶振抖动达到数ps甚至十几ps,无法用于无线射频链路;TSM16在1.6×1.2mm极小封装内把抖动控制在1ps以内,让微型模组也可以拥有干净时钟,保障无线通信稳定性,这也是这款产品最核心的技术亮点之一.
环保合规全系列满足RoHS,REACH法规要求,无铅回流焊兼容,符合欧盟,国内消费电子,医疗设备强制环保规范,出口海外产品不需要额外做物料合规整改,降低客户认证风险.
功能选项部分型号内置使能/关断(Enable/Disable)引脚,支持时钟输出开关控制,系统休眠时关闭时钟输出,进一步降低整机待机功耗,对于依靠纽扣电池供电的穿戴,无源传感产品,这个功能对续航提升有明显帮助.
把TSM16和2016封装有源晶振横向对比,PCB占用面积直接减少40%左右,在多时钟密集布局的主板上,节省的空间可以用来增加电池容量,增加传感器,缩小整机外壳;和同尺寸1612无源晶振对比,TSM16是完整振荡器,内部集成振荡电路,无需外部负载电容,规避无源方案起振风险,减少调试工作量,量产一致性更高.
四,TSM16背后的核心技术难点:在微米级狭小腔体内平衡应力,噪声与稳定性
很多工程师会有疑问:1612无源晶振市场上早就有,为什么做成有源振荡器难度这么高？我们可以从石英微加工,封装结构,电路集成,应力管控四个层面理解Transko在TSM16上突破的技术壁垒.
第一,石英晶片微切割与研磨工艺.1612mm的腔体内部,可容纳的石英晶片尺寸非常有限,晶片厚度极薄.薄石英晶片对机械应力,温度梯度极其敏感,研磨,电极蒸镀,切割过程中微小的残余应力,都会带来频率温漂,老化加速,甚至振动条件下停振.Transko沿用在高精度TCXO产品上沉淀的晶片加工,应力退火工艺,对微型晶片做分级老化筛选,剔除应力不良个体,保证出厂器件的频率稳定性.
第二,陶瓷封装腔体的微组装.有源晶振内部包含石英谐振片,振荡集成电路芯片,配套无源元件,需要在极小空腔内完成贴装,引线,封盖.贴装对位精度达到微米级,任何偏移都会引入寄生电容,恶化抖动指标.同时封盖气密性控制是重中之重,水汽进入腔体后会腐蚀电极,长期漂移,失效.Transko采用成熟的陶瓷气密封装流程,对每一颗器件做检漏测试,保障长期寿命.
第三,低抖动振荡电路的微型化设计.普通振荡电路版图面积大,功耗高,很难塞进1612封装.Transko为TSM16定制适配的低功耗振荡IP,优化放大器噪声,反馈网络,在极小电路面积下抑制相位噪声,实现＜1psRMS抖动.电路同时做宽电压适配,保证1.8V到3.3V区间内增益稳定,不会在低压下出现起振不稳.
第四,热耦合与温度补偿协同设计.器件体积越小,芯片,晶片之间热耦合越强,电流带来的自发热会改变石英谐振频率.TSM16在版图布局上优化热源分布,降低自热对频率的牵引效应,配合石英切割角度选型,在-40~85℃区间维持可接受的频率稳定度,不需要复杂温补电路,在标准XO定位下平衡成本与性能.
整套技术不是单一工艺突破,而是晶片制造,IC设计,封装,测试,筛选全链条协同,这也是为什么TranskoTSM16能够率先实现稳定量产,成为业内最小商用SMD晶体振荡器,而很多厂商停留在样品阶段.
五,TSM16系列典型应用场景,覆盖当下主流微型硬件赛道
TSM16不是单一细分市场专用器件,它的尺寸,温区,抖动,电压特性组合,让它适配大量对空间敏感的产品,康华尔电子日常对接的客户需求也集中在以下赛道:
(一)TWS蓝牙耳机,智能穿戴设备
TWS耳机充电仓,耳机本体PCB空间极其紧张,一颗时钟器件的面积直接影响电池容量.传统2016有源晶振占用空间偏大,无源方案又容易出现低温掉线,起振异常.TSM161612有源晶振HCMOS输出,低抖动,支持1.8V供电,适合蓝牙SoC基准时钟,帮助耳机厂商缩小主板,增加电池,提升续航与连接稳定性;同时适合智能手环,超薄智能手表,戒指形态的新一代可穿戴设备.
(二)低功耗IoT无线模组:BLE,Zigbee,Sub-GHz,NB-IoT
各类微型无线传感模组,门窗传感器,温湿度采集节点,PIR人体感应模块,大多使用纽扣电池供电,PCB面积受限,对功耗,可靠性要求高.-40~85℃工业温区可以支持户外部署,使能关断功能配合MCU休眠策略,降低平均功耗,低抖动保障无线射频接收灵敏度,减少丢包.很多模组厂商在二代,三代小型化迭代时,直接用TSM16替代原有2016有源晶振方案.
(三)便携式医疗电子
指尖血氧仪,便携式心电采集模块,微型血糖监测探头,一次性医用传感贴片,这类产品一方面PCB空间紧凑,另一方面医疗设备对元器件一致性,长期稳定性,环保合规要求严格,RoHS/REACH合规,工业级温区,标准化HCMOS时钟输出,符合医疗电子BOM管控要求.
(四)微型无人机,航模飞控子板,云台控制板
无人机分板,云台小板,微型图传发射板板上器件密集,振动环境恶劣,无源晶振抗振动能力弱,容易出现时钟异常.TSM16气密陶瓷封装,抗振动冲击优于塑封器件,工业宽温适配户外高低温飞行场景,小尺寸释放板位给电机驱动,传感器.
(五)工业微型采集探头,微型安防摄像头模组
工业现场的微型温度,压力,振动采集探头,安装空间狭小,环境温差大;微型USB摄像头,无线IPC子模组,需要干净时钟保障图像,USB通信稳定.TSM16作为主系统时钟或者USB参考时钟,在高密度布局场景优势明显.
(六)消费类微型外设:无线鼠标,键盘,迷你音频设备,Type-C拓展小板
这类产品成本敏感,同时追求轻薄化,TSM16相比更大封装有源晶振不会带来明显溢价,替代无源晶振之后,缩短研发调试周期,降低产线不良率,是方案设计师降风险优选.
同时也要客观说明产品定位:TSM16属于标准XO晶体振荡器,不带温度补偿,频率稳定度为标准XO等级,如果客户需要±0.5ppm,±0.1ppm超高稳定时钟,依然需要选用TranskoTFC,TXJ等TCXO温补晶振系列,康华尔电子可以根据客户的稳定度需求,配套推荐TranskoTCXO,VCXO产品,做完整时钟树方案.
六,选型,PCB布局,焊接与可靠性使用建议
很多硬件工程师第一次使用1612微型有源晶振,容易在布局,焊盘,回流焊,测试环节踩坑,康华尔电子依托长期Transko晶振技术服务经验,整理TSM16的实操要点:
焊盘设计:严格参考Transko官方datasheet推荐焊盘尺寸,1612封装焊盘不宜过大或者过小;焊盘过大,回流焊容易出现器件漂移,立碑(tombstone);焊盘过小,上锡不足,机械强度不足,振动环境下虚焊.4Pin引脚定义需要核对型号,区分VDD,GND,OUT,EN使能脚,避免电源与输出引脚短路烧毁器件.
PCB布局:时钟输出走线尽量短,紧邻接收芯片时钟输入引脚,避免长走线,过孔;时钟线旁边预留完整参考地,做包地处理,控制EMI;远离射频天线,开关电源,大电流走线,减少噪声耦合.虽然TSM16抖动指标优秀,但不合理布线依然会把外部噪声耦合进时钟链路,恶化通信性能.
回流焊工艺:支持标准无铅回流焊曲线,峰值温度,保温时间遵循datasheet,微型陶瓷器件热容量小,不建议长时间高温烘烤;拆焊返修时控制热风枪温度与时间,避免晶片内部应力突变导致频偏.
测试验证项目:样机阶段建议覆盖高低温循环测试,振动测试,开关机老化测试,重点关注低温(-40℃)起振,连续运行频率稳定性;批量投产前,康华尔电子可以协助申请原厂样品,供实验室摸底验证.
替代方案评估:原本使用无源1612谐振器的方案,直接替换为TSM16时,需要拆掉原有负载电容,因为有源晶振内部已经集成振荡电路,外部不需要搭配负载电容,保留电容会造成时钟异常,不起振.这是最常见的替换误区.
七,供应链保障:康华尔电子作为Transko代理,为国内客户解决供货痛点
在晶振行业,新品经常面临一个现实问题:原厂发布新品,但亚太现货少,交期长,样品申请繁琐,代理商不具备技术支持能力,客户方案已经定型,物料却迟迟无法稳定供货.深圳市康华尔电子作为Transko特兰斯科超小型晶振正规授权代理,从TSM16发布之初就同步跟进原厂排产计划,提前备仓,打造三层服务体系:
第一,样品支持.工程师评估方案阶段,可直接联系0755-27838351申请TSM16样品,规格书,测试报告,支持多频率,多电压版本样品,满足样机调试需求,样品配套原厂正规资料,参数真实可追溯.
第二,现货与交期管控.康华尔电子建立Transko晶振常备库存池,包含TSM16以及TranskoCS系列无源晶振,TFCTCXO,TX系列振荡器等主流型号,常规标准频率现货直发;非常规定制频率,由康华尔对接原厂排单,同步交期进度,及时反馈产能,版本变更信息,规避断料风险.我们熟悉原厂生产节奏,提前预警产能波动,帮助客户锁料,锁价,应对半导体行业周期性缺货.
第三,技术一站式支持.区别于普通贸易商,康华尔电子配备熟悉频率器件的技术对接人员,能够协助客户解读Transkodatasheet,型号命名,规格差异,评估TSM16是否适配客户电路,提供BOM替代建议,协助排查时钟异常,起振,EMI,频偏等问题;如果客户有批量定制需求,我们对接原厂FAE,完成技术确认.
第四,原厂正品保障.所有出库Transko晶振均为原厂原装,可提供原厂出厂批次资料,杜绝翻新,散新,仿冒器件.晶振作为时序核心器件,假冒器件会带来随机停振,漂移,批量售后故障,对于消费,医疗,工业产品损失巨大,康华尔坚持只走原厂正规渠道,每一批物料管控批次,追溯链路.
除TSM16之外,康华尔电子全产品线覆盖TranskoXO,VCXO,TCXO,OCXO,同时代理Epson,Citizen,Kyocera,NDK,Abracon,SiTime,Murata,KDS,IQD等多个国际知名晶振品牌,形成完整频率器件矩阵,客户可以在同一供应商处配齐无源晶振,普通有源晶振,高精度温补晶振,差分晶振,恒温晶振,简化供应商管理.
八,行业展望:微型有源晶振将成为高密度硬件标配,TSM16开启新竞争赛道
纵观未来3-5年电子产业方向,微型化,低功耗,无线互联是主线.TWS,智能穿戴,微型IoT,便携医疗产品持续放量,PCB板面积会持续压缩,传统2016,2520mm晶振封装在高端小型化产品上会逐步被1612尺寸有源方案替代.在TSM16之前,很多设计师只能在"更小尺寸无源晶振(风险高,调试麻烦)"和"更大体积有源晶振(稳定但占空间)"之间二选一,TSM16填补了这个中间空白,把有源时钟的稳定性,易用性带到1612尺寸级别.
当然,技术迭代不会止步.后续行业还会向着更低抖动,更低功耗,更高频率,甚至1210封装有源振荡器继续探索,但从量产成熟度,成本,指标平衡来看,TranskoTSM16是当前落地性最强的标杆产品.它的推出,也会倒逼其他晶振厂商加速同规格微型有源晶振研发,整个微型时钟元器件赛道竞争会更加激烈,最终受益的是终端硬件厂商,拥有更多稳定,小型化时钟方案可以选择.
同时,随着国内硬件设计团队对时序稳定性认知提升,越来越多工程师愿意优先选用有源晶振替代无源谐振器,把调试风险转移给元器件厂商,缩短项目周期,降低产线不良率.这个趋势下,类似TSM16这类小尺寸XO的市场需求会持续增长.对于方案商,模组厂来说,提前完成TSM16的验证与导入,能够在下一代产品小型化迭代中抢占先机.
