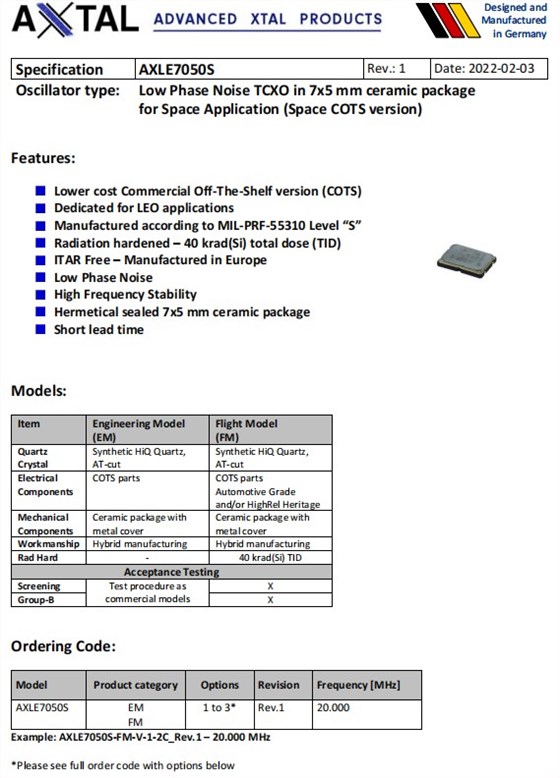

AXTAL晶振,AXLE7050S晶振,AXLE7050S-FM-V-1-2C_Rev.1–20.000MHz晶振
小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,石英晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
AXTAL成立于2003年，是由物理学家兼电子工程师Bernd Neubig从之前的TELE QUARZ分离出来的。其员工拥有超过80年的石英晶体行业的累积经验和专业知识。AXTAL的设施位于德国南部，靠近海德堡，在所谓的“水晶谷”地区。该政府位于Lobbach镇，研发，生产线和测试设施位于D-74821 Mosbach的Roemerring 9。
自2008年以来，AXTAL通过了ISO9001：2008认证，2017年认证更新为ISO9001：2015（参见我们的实际证书）。AXTAL专注于频率控制产品和压电传感器的设计，开发，生产，测试和销售，其中包括石英晶体谐振器，石英晶体振荡器，石英晶体，恒温晶振，时钟晶体振荡器，温补晶振，压控晶体振荡器等的频率控制模块，如Langasite（LGS），Langatate（LGT）以及SAW谐振器。
AXTAL凭借我们完善的质量管理体系（QMS）确保其产品的高质量和可靠性，并在我们的质量管理手册（QMH）中进行了记录和修复。在产品设计阶段，我们已经应用了受控设计流程，在客户应用程序中进行了大量验证步骤和最终验证。凭借我们记录良好的制造流程的过程控制系统，大量的在线测试，检查和筛选，包括对制造产品的100％最终检查，以及测试结果的数据库，完全可追溯到单个系列的数量每一项，我们都严格控制产品质量水平。
| Parameter | Min. | Typ. | Max. | Unit | Condition |
| Frequencyrange(Note3) | 10 | 50 | MHz | ||
| Standardfrequencies | 20.000 /50.000 | MHz | |||
| Frequencystability | |||||
| Initialtolerance@ +25°C | ±1 | ppm | VC=1.5V | ||
| vs.operating temperaturerange | Options2&3Seetables1A&1B | ppm | |||
| vs.supplyvoltagevariation(pushing) | ±0.2 | ppm | VS±5% | ||
| vs.loadchange(Pulling) | ±0.2 | ppm | RL±5% | ||
| Longterm(aging)1styear | ±1 | ppm | @+40°C | ||
| Longterm(aging)5years | ±3 | ppm | @+40°C | ||
| vs.radiation | ±1.5 | ppm | (Note4) | ||
| Frequencyadjustmentrange | |||||
| ElectronicFrequencyControl(EFC) | ±5 | ±10 | ppm | Option1=“V” | |
| EFCvoltageVC | 0.5 | 1.5 | 2.5 | V | |
| EFCslope(Df/DVC) | Positive | ||||
| EFCinputimpedance | 100 | k? | |||
| RFoutput | |||||
| Signalwaveform | Clippedsinewave | ||||
| LoadRL | 10k?//10pF | ±5% | |||
| Outputvoltage | 0.8 | 1.2 | Vpp | ||
| Phasenoise | Please consultfactory | ||||
| Seetable1C | |||||
| SupplyvoltageVS | 3.15 | 3.3 | 3.45 | V | |
| Currentconsumption | 2 | 6 | mA | ||

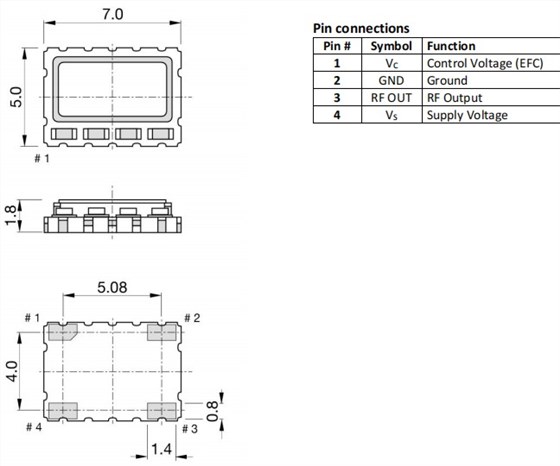

AXTAL晶振,AXLE7050S晶振,AXLE7050S-FM-V-1-2C_Rev.1–20.000MHz晶振
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指石英晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性：
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
