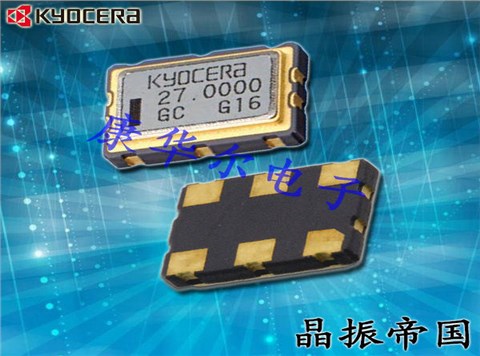

KV7050B-C3,KV7050B40.0000C3GD00,7050mm,40MHz,Kyocera晶振，日本进口晶振，Kyocera晶振，京瓷晶振，型号：KV7050B贴片晶振，编码为：KV7050B40.0000C3GD00，频率为：40MHz，电压：3.3V，工作温度范围：-40℃至+85℃，CMOS输出晶振，小体积晶振尺寸：7.0x5.0mm表面贴装，六脚贴片晶振，石英晶振，有源晶振，受电压控制的晶体振荡器，VCXO压控晶振，压控晶体振荡器，SMD晶振。具有超小型晶振，轻薄型晶振，低抖动晶振，低功耗晶振，低相位噪声晶振，低电源电压，低损耗等特点。应用于：通讯设备晶振，无线网络晶振，汽车电子晶振，GPS定位晶振，导航仪晶振，物联网等应用。

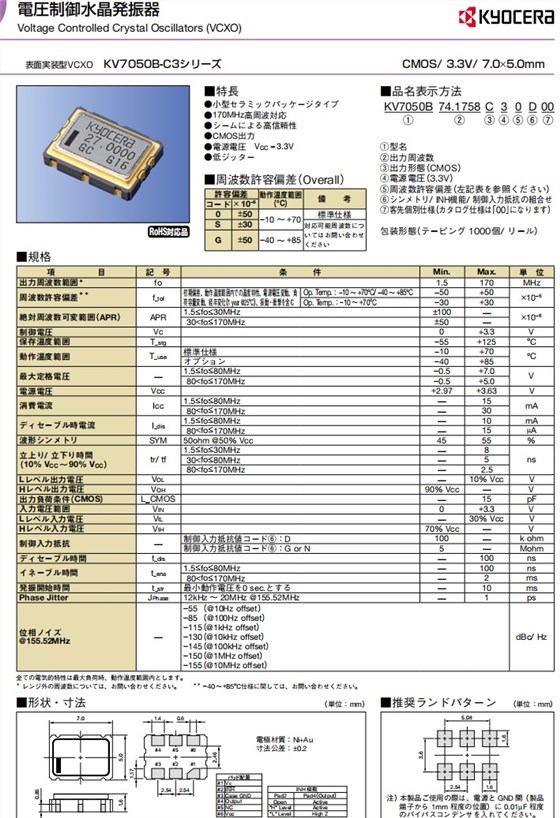

KV7050B-C3,KV7050B40.0000C3GD00,7050mm,40MHz,Kyocera晶振,参数表
項目
記号
条件
Min.
Max.
単位
出力周波数範囲*
fo
40
MHz
周波数許容偏差**
f_tol
初期偏差、動作温度範囲内での温度特性、電源電圧変動、負荷容量変動、経年変化（1 year @25℃）、振動.衝撃を含む
Op. Temp.：
−10℃+70℃
−40℃+85℃
−50
+50
×10−6
Op. Temp.：
−10℃+70℃
−30
+30
絶対周波数可変範囲（APR）
APR
1.5≤fo≤30MHz
±100
×10−6
30<fo≤170MHz
±50
—
制御電圧
VC
0
+3.3
V
保存温度範囲
T_stg
−55
+125
°C
動作温度範囲
T_use
標準仕様
−10
+70
°C
オプション
−40
+85
最大定格電圧
1.5≤fo≤80MHz
−0.5
+7.0
V
80<fo≤170MHz
−0.5
+5.0
電源電圧
VCC
+2.97
+3.63
V
消費電流
ICC
1.5≤fo≤80MHz
—
15
mA
80<fo≤170MHz
30
ディセーブル時電流
I_dis
1.5≤fo≤80MHz
10
mA
80<fo≤170MHz
—
15
μA
波形シンメトリ
SYM
50ohm @50% VCC
45
55
%
立上り/立下り時間
（10% VCC~90% VCC）
tr/ tf
1.5≤fo≤30MHz
8
ns
30<fo≤80MHz
—
5
80<fo≤170MHz
2.5
Lレベル出力電圧
VOL
10% VCC
V
Hレベル出力電圧
VOH
90% VCC
—
V
出力負荷条件（CMOS）
L_CMOS
15
pF
入力電圧範囲
VIN
0
+3.3
V
Lレベル入力電圧
VIL
—
30% VCC
V
Hレベル入力電圧
VIH
70% VCC
V
制御入力抵抗
制御入力抵抗値コード⑥：D
100
—
k ohm
制御入力抵抗値コード⑥：G or N
5
—
Mohm
ディセーブル時間
t_dis
100
ns
イネーブル時間
t_ena
1.5≤fo≤80MHz
—
100
ns
80<fo≤170MHz
2
ms
発振開始時間
t_str
最小動作電圧を0 sec.とする
10
ms
Phase Jitter
JPhase
12kHz~20MHz @155.52MHz
—
1
ps
位相ノイズ
@155.52MHz
—
−55（@10Hz offset）
−85（@100Hz offset）
−115（@1kHz offset）
−130（@10kHz offset）
−145（@100kHz offset）
−150（@1MHz offset）
−155（@10MHz offset）
dBc/ Hz

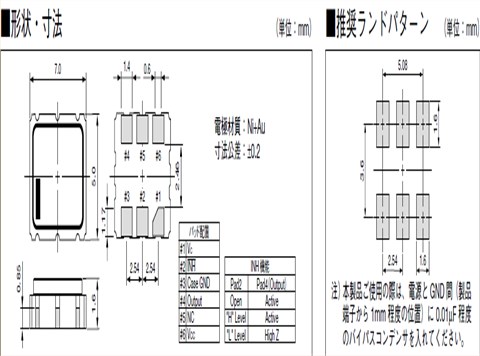

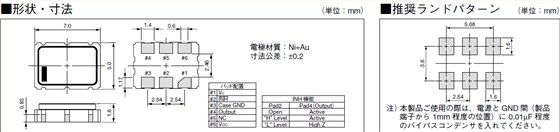

KV7050B-C3,KV7050B40.0000C3GD00,7050mm,40MHz,Kyocera晶振,尺寸图
| 原厂编码 | 晶振厂家 | 系列 | 频率 | 电压 | 工作温度 |
| KC7050A48.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 48MHz | 3.3V | -40°C ~ 85°C |
| KC7050A100.000C30E00 | Kyocera京瓷 | KC7050A-C3 | 100MHz | 3.3V | -10°C ~ 70°C |
| KC7050A20.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 20MHz | 3.3V | -40°C ~ 85°C |
| KC7050A24.5760C3GE00 | Kyocera京瓷 | KC7050A-C3 | 24.576MHz | 3.3V | -40°C ~ 85°C |
| KC7050A49.1520C3GE00 | Kyocera京瓷 | KC7050A-C3 | 49.152MHz | 3.3V | -40°C ~ 85°C |
| KC7050A18.4320C3GE00 | Kyocera京瓷 | KC7050A-C3 | 18.432MHz | 3.3V | -40°C ~ 85°C |
| KC7050A25.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 25MHz | 3.3V | -40°C ~ 85°C |
| KC7050A7.37280C3GE00 | Kyocera京瓷 | KC7050A-C3 | 7.3728MHz | 3.3V | -40°C ~ 85°C |
| KC7050A30.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 30MHz | 3.3V | -40°C ~ 85°C |
| KC7050A64.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 64MHz | 3.3V | -40°C ~ 85°C |
| KC7050A125.000C30E00 | Kyocera京瓷 | KC7050A-C3 | 125MHz | 3.3V | -10°C ~ 70°C |
| KC7050A125.000C20E00 | Kyocera京瓷 | KC7050A-C2 | 125MHz | 2.5V | -10°C ~ 70°C |
| KC7050A100.000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 100MHz | 3.3V | -40°C ~ 85°C |
| KC7050A100.000C20E00 | Kyocera京瓷 | KC7050A-C2 | 100MHz | 2.5V | -10°C ~ 70°C |
| KV7050B27.0000C3GD00 | Kyocera京瓷 | KV7050B-C3 | 27MHz | 3.3V | -40°C ~ 85°C |
| KC7050C48.0000C50D00 | Kyocera京瓷 | KC7050C-C5 | 48MHz | 5V | -10°C ~ 70°C |
| KV7050B40.0000C3GD00 | Kyocera京瓷 | KV7050B-C3 | 40MHz | 3.3V | -40°C ~ 85°C |
| KV7050B54.0000C3GD00 | Kyocera京瓷 | KV7050B-C3 | 54MHz | 3.3V | -40°C ~ 85°C |
| KC7050A40.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 40MHz | 3.3V | -40°C ~ 85°C |
| KC7050A10.0000C3GE00 | 石英晶振 | KC7050A-C3 | 10MHz | 3.3V | -40°C ~ 85°C |
| KC7050A32.7680C3GE00 | Kyocera京瓷 | KC7050A-C3 | 32.768MHz | 3.3V | -40°C ~ 85°C |
| KC7050A8.00000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 8MHz | 3.3V | -40°C ~ 85°C |
| KC7050A16.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 16MHz | 3.3V | -40°C ~ 85°C |
| KC7050A3.68640C3GE00 | Kyocera京瓷 | KC7050A-C3 | 3.6864MHz | 3.3V | -40°C ~ 85°C |
| KC7050A1.84320C3GE00 | Kyocera京瓷 | KC7050A-C3 | 1.8432MHz | 3.3V | -40°C ~ 85°C |
| KC7050A80.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 80MHz | 3.3V | -40°C ~ 85°C |
| KC7050A12.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 12MHz | 3.3V | -40°C ~ 85°C |
| KC7050A50.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 50MHz | 3.3V | -40°C ~ 85°C |
| KC7050A16.3840C3GE00 | Kyocera京瓷 | KC7050A-C3 | 16.384MHz | 3.3V | -40°C ~ 85°C |
| KC7050A32.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 32MHz | 3.3V | -40°C ~ 85°C |
| KC7050A106.250C3GE00 | Kyocera京瓷 | KC7050A-C3 | 106.25MHz | 3.3V | -40°C ~ 85°C |
| KC7050A125.000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 125MHz | 3.3V | -40°C ~ 85°C |
| KV7050B20.0000C3GD00 | Kyocera京瓷 | KV7050B-C3 | 20MHz | 3.3V | -40°C ~ 85°C |
| KC7050A27.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 27MHz | 3.3V | -40°C ~ 85°C |
| KC7050A75.0000C30E00 | Kyocera京瓷 | KC7050A-C3 | 75MHz | 3.3V | -10°C ~ 70°C |
| KC7050A33.3333C3GE00 | Kyocera京瓷 | KC7050A-C3 | 33.3333MHz | 3.3V | -40°C ~ 85°C |
| KC7050A60.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 60MHz | 3.3V | -40°C ~ 85°C |
| KV7050B25.0000C3GD00 | Kyocera京瓷 | KV7050B-C3 | 25MHz | 3.3V | -40°C ~ 85°C |
| KC7050A14.3182C3GE00 | Kyocera京瓷 | KC7050A-C3 | 14.3182MHz | 3.3V | -40°C ~ 85°C |
| KC7050A4.00000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 4MHz | 3.3V | -40°C ~ 85°C |
| KC7050A106.250C30E00 | Kyocera京瓷 | KC7050A-C3 | 106.25MHz | 3.3V | -10°C ~ 70°C |
| KV7050B8.00000C3GD00 | Kyocera京瓷 | KV7050B-C3 | 8MHz | 3.3V | -40°C ~ 85°C |
| KV7050B19.4400C3GD00 | Kyocera京瓷 | KV7050B-C3 | 19.44MHz | 3.3V | -40°C ~ 85°C |
| KC7050A150.000C30E00 | Kyocera京瓷 | KC7050A-C3 | 150MHz | 3.3V | -10°C ~ 70°C |
