32.768KHz/Q13MC3061000900/8038mm/MC-306微型计算机应用晶振

32.768KHz/Q13MC3061000900/8038mm/MC-306微型计算机应用晶振，日本EPSON爱普生晶振，型号MC-306，产品编码Q13MC3061000900，是一款小体积晶振尺寸8.0x3.8mm陶瓷封装，四脚贴片晶振，32.768KHz，无源晶振，石英晶体谐振器，石英贴片晶振，无铅环保晶振，小体积，轻薄型，被广泛用于微型计算机，时钟电子，仪器仪表，智能水电表，仪器设备，通讯设备，电脑主板，智能门锁等应用。

32.768KHz/Q13MC3061000900/8038mm/MC-306微型计算机应用晶振 参数表

项目	符号	MC-306 规格说明		条件
额定频率范围	f_nom	32.768 kHz	32 kHz ~ 100 kHz	请联系我们以便获取其它可用频率的相关信息
储存温度	T_stg	-55°C ~ +125°C		裸存
工作温度	T_use	-40°C ~ +85°C
激励功率	DL	1.0mW Max.		工作激励功率0.5mW Max.
频率公差（标准）	f_tol	±20´10-6,±50´10-6	±50´10-6,±100´10-6	+25°C, DL=0.1mW
拐点温度	Ti	+25°C±5°C
频率温度系数	B	-0.04´10-6 /°C2 Max.
负载电容	CL	7 pF, 9 pF, 12.5 pF		可指定
串联电阻（ESR）	R1	65 kWMax.	65 kW~ 25 kW
串联电容	C1	1.9 fF Typ.	2.5 fF ~ 0.6 fF
分路电容	C0	0.8 pF Typ.	1.2 pF ~ 0.5 pF
频率老化	f_age	±3´10-6 / year Max.	±5´10-6 / year Max.	+25°C,第一年

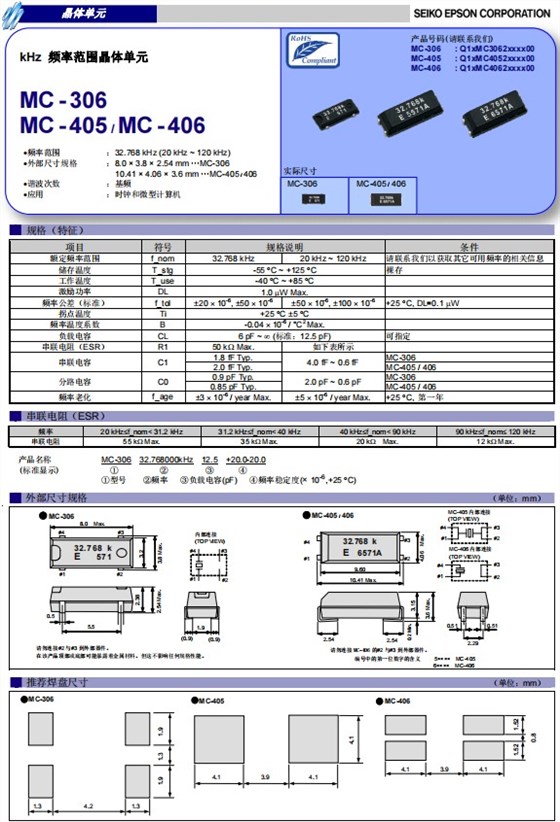

32.768KHz/Q13MC3061000900/8038mm/MC-306微型计算机应用晶振 尺寸图

32.768KHz/Q13MC3061000900/8038mm/MC-306微型计算机应用晶振

产品名称 MC-306 32.768000kHz 12.5+20.0-20.0

标准形式 ① ② ③ ④
①型号

②频率

③负载电容（pF）

④频率容差（×10-6，+25℃）

晶振厂家	尺寸	型号	频率	负载	频率 @+25°C	工作温度
Q13MC3061000200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061000300	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061000400	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061000500	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	6.7 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061000700	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	8.2 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061000900	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12.5 pF	+/-100 ppm	-40 to +85 °C
Q13MC3061001000	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061001200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	8 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061001600	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061001700	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	6.2 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061001800	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061001900	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	15 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC3061002100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	16 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061002200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	7 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC3061002300	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061002400	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	20 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061002800	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	13 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061003000	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC3061003500	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	8 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061003700	8 x 3.8 x 2.54 mm	MC-306SMD晶振	32.768000 kHz	5.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061004500	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	7.6 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061005100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	10.8 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061005200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	10 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061006100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	11 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061006300	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	9.5 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061007100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12 pF	+/-30.0 ppm	-40 to +85 °C
Q13MC3061010000	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	5.9 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061011100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	8.2 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061013300	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	11.5 pF	-10.0/+20.0 ppm	-40 to +85 °C
Q13MC3061013800	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3062000100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3062000200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3062000300	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3062000400	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3062000600	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3062000800	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12.5 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC3062003300	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	6 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3062003600	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	6 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC3062004000	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	18 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC3062004300	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	7 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3062006200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	15 pF	+/-100 ppm	-40 to +85 °C
Q13MC3062006600	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	22.9 pF	+/-20.0 ppm	-40 to +85 °C
