QTTC4晶振,高性能无源晶振,32.768K晶振

产品简介

32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

产品详情

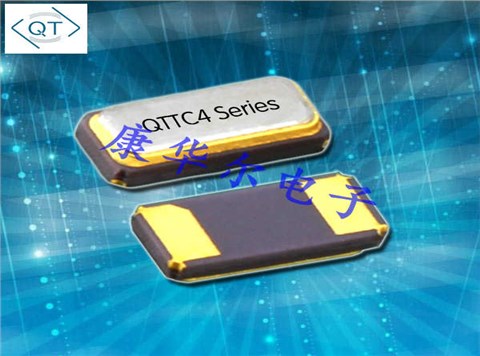

QuartzChnik晶振,压电石英晶体,QTTC4晶振.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

我们是德国领先的压电石英晶体制造商之一.我们的优势在于我们能够在极短时间内将客户的具体要求变为现实.我们广泛的产品范围使我们能够处理石英进口晶振技术的许多方面,为客户提供物有所值的价格和稳定的价格.

超小型、超低频石英晶振晶片的边缘处理技术:是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一.我公司康华尔电子具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英贴片环保晶振晶片的边缘效应不能去除,而石英无源晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定.

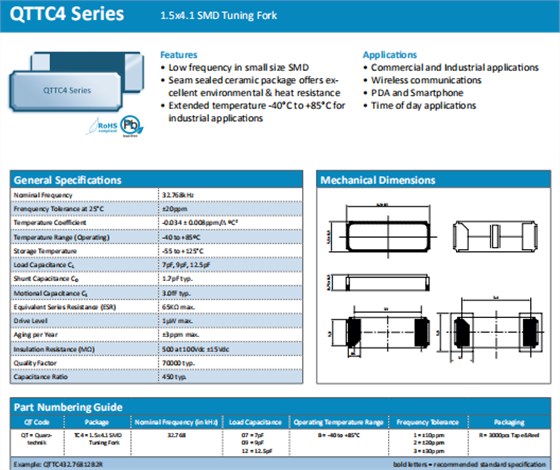

Quarztechnik晶振	单位	QTTC4晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-40℃~+85℃	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	±20ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	7.0pF 9.0pF 12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

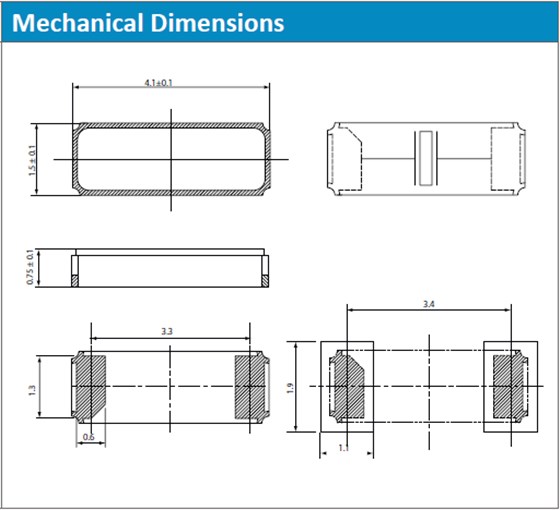

QTTC4 4115

热影响

重复的温度巨大变化可能会降低受损害的石英4.1x1.5晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.贴片晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD晶振产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

保管

保管在高温多湿的场所可能会导致进口32.768K晶振端子软焊性的老化.请在没有直射阳光,不发生结露的场所保管.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

晶体振荡器和实时时钟模块

所有石英晶体谐振器和实时时钟模块都以IC形式提供.
