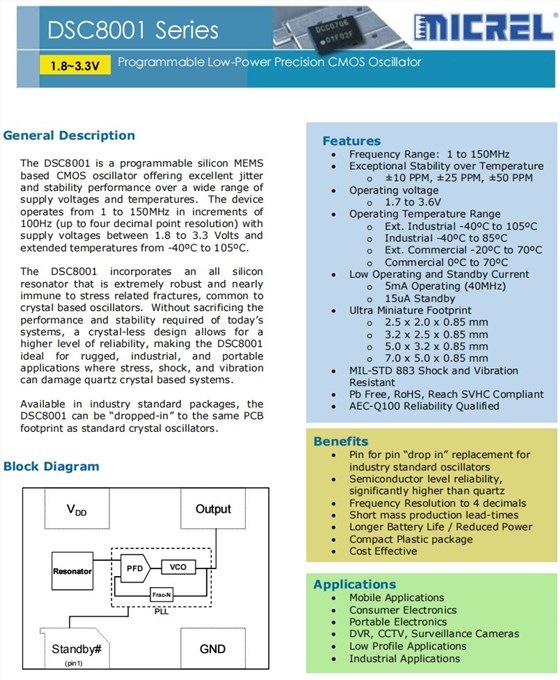

DSC8001BCE1-T,5032mm,CMOS振荡器,Microchip有源晶振，美国进口晶振，Microchip晶振，型号：DSC8001系列，编码为：DSC8001BCE1-T，小体积晶振尺寸：5.0x3.2mm，DSC8001是一种基于可编程硅MEMS的CMOS振荡器，在广泛的电源电压和温度范围内提供优异的抖动和稳定性能。该设备的工作频率从1到150MHz，增量为100Hz（高达4个小数点分辨率），电源电压在1.8到3.3V之间，温度从-40ºC延长到105ºC。DSC8001包含了一个全硅谐振器，它非常鲁棒，几乎不受应力相关裂缝的影响，这是石英晶体振荡器常见的。在不牺牲当今系统所需的性能和稳定性的情况下，无晶体设计允许更高水平的可靠性，使DSC8001非常适合坚固、工业和便携式应用，其中应力、冲击和振动可能会损害基于石英晶体的系统。应用程序：移动应用，消费类电子产品，便携式电子产品，DVR、CCTV、监控摄像头，低姿态应用，工业等应用。
DSC8001BCE1-T,5032mm,CMOS振荡器,Microchip有源晶振,产品特点：
频率范围：1至150MHz，
卓越的温度稳定性：±10PPM、±25PPM、±50PPM
工作电压：1.7至3.6V石英晶振
工作温度范围：外部工业-40ºC至105ºC，工业-40ºC至85ºC，外部商用-20ºC至70ºC，商用0ºC至70ºC
低工作和备用电流：5mA工作（40MHz），15uA待机
超小型占地面积：2.5x2.0x0.85mm，3.2x2.5x0.85mm，5.0x3.2x0.85mm，7.0x5.0x0.85mm
MIL-STD 883冲击和振动，抵抗的
无铅，RoHS，达到SVHC标准
AEC-Q100可靠性合格

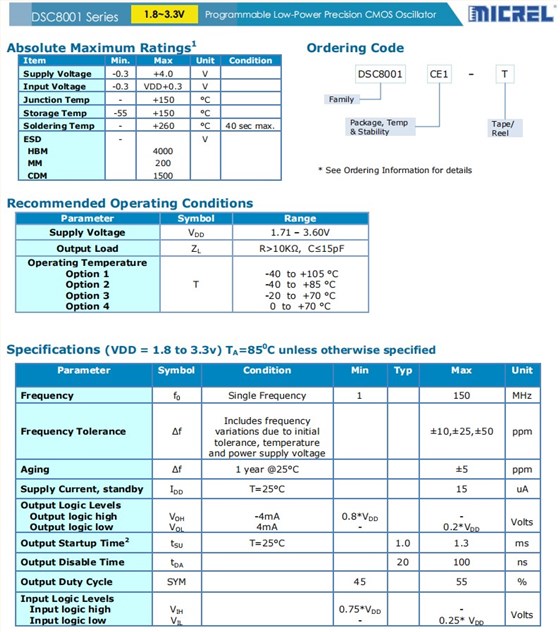

DSC8001BCE1-T,5032mm,CMOS振荡器,Microchip有源晶振,参数表
Parameter
Symbol
Condition
Min
Typ
Max
Unit
Frequency
f0
Single Frequency
1
150
MHz
Frequency Tolerance
Δf
Includes frequency
variations due to initial
tolerance, temperature
and power supply voltage
±10,±25,±50
ppm
Aging
Δf
1 year @25°C
±5
ppm
Supply Current, standby
IDD
T=25°C
15
uA
Output Logic Levels
Output logic high
Output logic low
VOH
VOL
-4mA
4mA
0.8*VDD
-
-
0.2*VDD
Volts
Output Startup Time2
tSU
T=25°C
1.0
1.3
ms
Output Disable Time
tDA
20
100
ns
Output Duty Cycle
SYM
45
55
%
Input Logic Levels
Input logic high
Input logic low
VIH
VIL
0.75*VDD
-
-
0.25* VDD
Volts

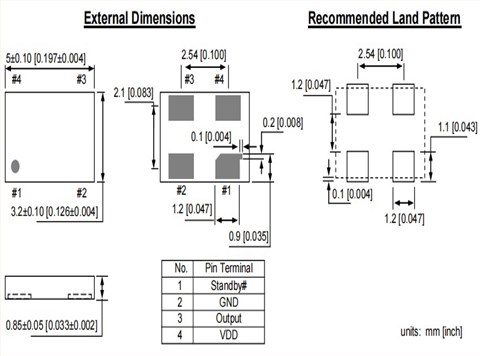

DSC8001BCE1-T,5032mm,CMOS振荡器,Microchip有源晶振,尺寸图
