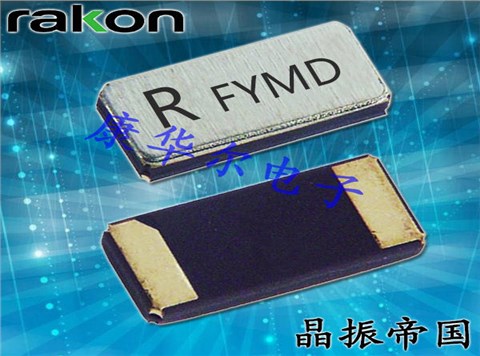

RTF2012晶体,32.768K晶振,压电石英晶体

产品简介

小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机晶振,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

产品详情

瑞康晶振,贴片无源晶振,RTF2012晶体.普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

瑞康晶振主要以石英晶体技术为基础,利用其独特和自然的压电性能,瑞康无源晶振产品创造出非常精确的电信号.这些信号用于在最苛刻的通信应用中产生无线电波并同步时间.通过独特的专有流程,持续创新和研发,专家咨询和不断的技术进步,实现了市场领先. 瑞康Rakon晶振凭借无可挑剔的质量控制来支持其独创性,达到国际最高制造标准.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于贴片晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于耐高温晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.

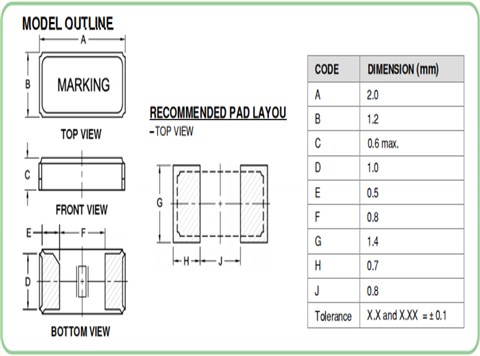

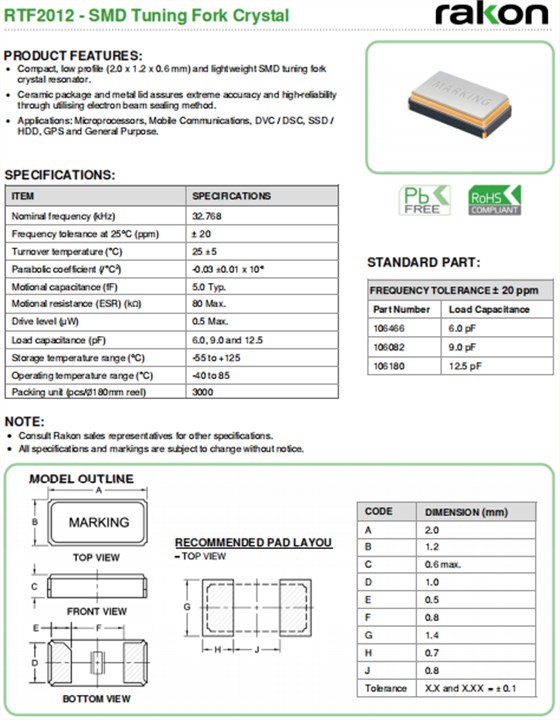

Rakon晶振	单位	RTF2012晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40℃~+85℃	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	±20ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	6.0pF 9.0pF 12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

RTF2012

引线类型产品

当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力.否则有可能导致玻璃出现裂痕,从而引起性能劣化.

保管

保管在高温多湿的场所可能会导致端子软焊性的老化.请在没有直射阳光,不发生结露的场所保管.

晶体谐振器

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.

晶体振荡器

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOSIC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以最短距离连接.关于个别机型请确认宣

装载SMD产品

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得32.768K晶振产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.
