TF202P32K7680R,TF20晶振,32.768K贴片晶振

产品简介

32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

产品详情

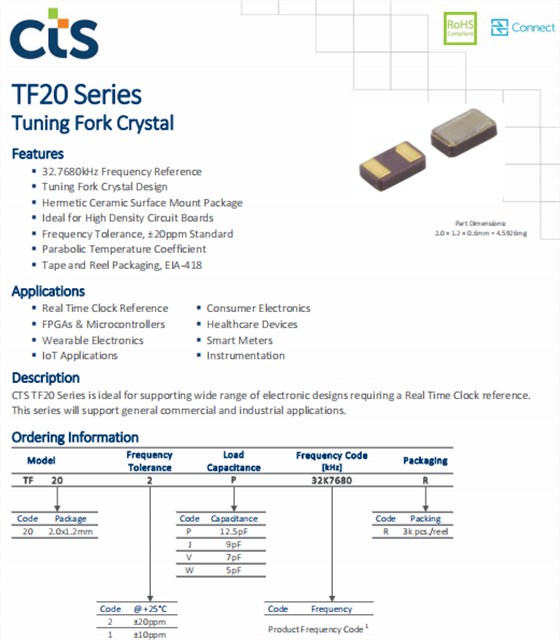

CTS晶振,进口欧美晶振,TF20手机晶振.小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶体谐振器晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英32.768K晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

随着科技的不断进步,我们已经并肩前行,工程智能的方式来满足人们不断变化的需求.CTS引入新的视野和贴片晶振品牌,明确地传达我们是谁,为什么我们在这里,我们代表什么.CTS智能家居晶振集团的身份已经建立在120年的坚实基础上.一个基金会将继续建立我们公司的声誉,解决问题,面对挑战,利用机遇,所有的人都有经验,没有人能比得上.

CTS晶振	单位	TF20晶振	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	± 20ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

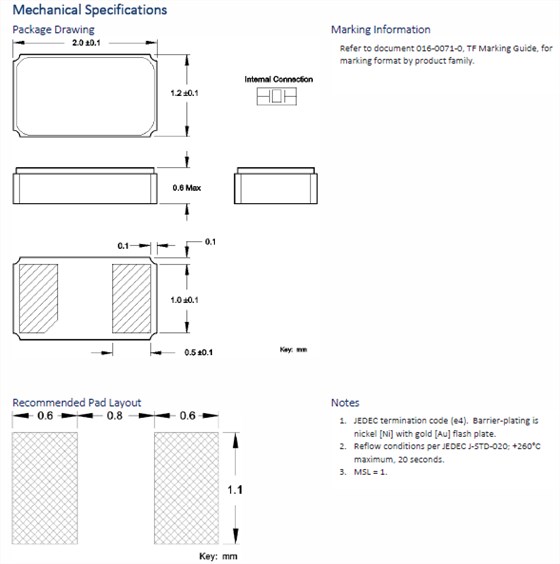

TF20 2012

耐焊性：

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

自动安装时的冲击：

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的高性能石英晶体产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

负载电容

有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容（请参阅“负载电容”章节内容）.
