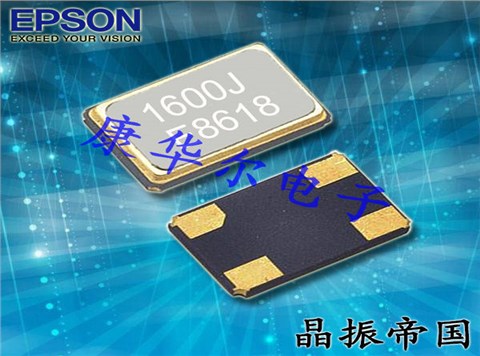

爱普生晶振TSX-3225,X1E0000210111无源石英晶体,EPSON晶振,贴片谐振器,SMD晶振,进口石英晶振,3225mm贴片晶振,型号TSX-3225,编码X1E0000210111是一款金属面贴片型的日本进口晶振,尺寸为3225mm,频率16MHZ,负载电容8pF,精度±10ppm,工作温度-20to+75°C,产品非常适合用于网络通讯设备,手机,蓝牙等领域.

X1E0000210117石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.爱普生晶振TSX-3225,X1E0000210111无源石英晶体

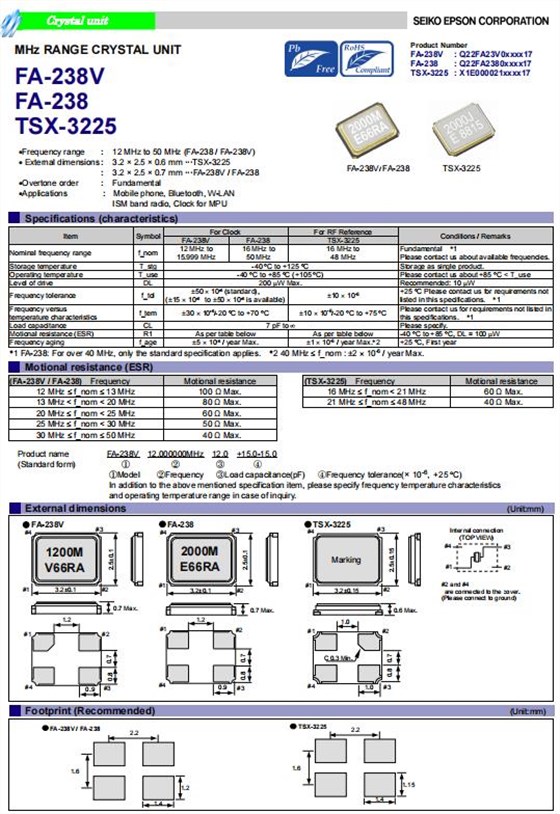

X1E0000210111晶振参数表

爱普生晶振规格

单位

晶振参数

石英晶振基本条件

标准频率

f_nom

16.0MHZ

标准频率

储存温度

T_stg

-55°C～+125°C

裸存

工作温度

T_use

-20°C～+75°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW～100μW

频率公差

f_— l

±10× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com

频率温度特征

f_tem

±10× 10-6/-20°C～+75°C

超出标准的规格请联系我们.

负载电容

CL

8pF

超出标准说明,请联系我们.

抵抗电阻

R1
60KΩ Max

频率老化

f_age

±1× 10-6/ year Max.

+25°C,第一年

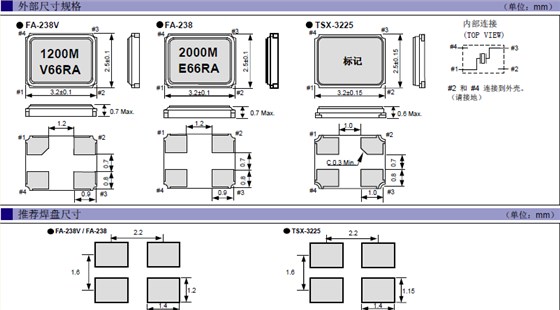

爱普生晶振TSX-3225,X1E0000210111无源石英晶体尺寸图

X1E0000210111晶振在使用EPSON晶振时应注意以下事项

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.爱普生晶振TSX-3225,X1E0000210111无源石英晶体

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的小体积贴片晶振,石英晶振.但是为了石英贴片晶振的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.

机械振动的影响

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4)请按JIS标准(JIS Z 3282, Pb含量1000ppm, 0.1wt%或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英贴片晶振产品,并在开封后尽可能进行安装,以免长期储藏.爱普生晶振TSX-3225,X1E0000210111无源石英晶体
正常温度和湿度：
温度：+15°C至+35°C,湿度25 % RH至85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

编码 LxWxH/尺寸 Model/型号 Frequency/频率 CL Value/负载 Freq.tol./频率 @+25°C Oper. Temper. Range/工作温度

X1E0000210019 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 9 pF +/-10 ppm -20 to +75 °C

X1E0000210047 3.2 x 2.5 x 0.6mm TSX-3225 20.000000 MHz 9 pF +/-10 ppm -40 to +105 °C

X1E0000210048 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 9 pF +/-10 ppm -40 to +105 °C

X1E0000210052 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 9 pF +/-10 ppm -40 to +85 °C

X1E0000210111 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 8 pF +/-10 ppm -20 to +75 °C

X1E0000210112 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 9 pF +/-10 ppm -20 to +75 °C

X1E0000210113 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 10 pF +/-10 ppm -20 to +75 °C

X1E0000210114 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 12 pF +/-10 ppm -20 to +75 °C

X1E0000210115 3225贴片晶振 TSX-3225 16.000000 MHz 16 pF +/-10 ppm -20 to +75 °C

X1E0000210116 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 8 pF +/-10 ppm -40 to +85 °C

X1E0000210117 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 9 pF +/-10 ppm -40 to +85 °C

X1E0000210118 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 10 pF +/-10 ppm -40 to +85 °C

X1E0000210119 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 12 pF +/-10 ppm -40 to +85 °C

X1E0000210120 3.2 x 2.5 x 0.6mm TSX-3225 16.000000 MHz 16 pF +/-10 ppm -40 to +85 °C

X1E0000210121 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 8 pF +/-10 ppm -20 to +75 °C

X1E0000210122 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 9 pF +/-10 ppm -20 to +75 °C

X1E0000210123 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 10 pF +/-10 ppm -20 to +75 °C

X1E0000210124 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 12 pF +/-10 ppm -20 to +75 °C

X1E0000210125 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 16 pF +/-10 ppm -20 to +75 °C

X1E0000210126 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 8 pF +/-10 ppm -40 to +85 °C

X1E0000210127 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 9 pF +/-10 ppm -40 to +85 °C

X1E0000210128 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 10 pF +/-10 ppm -40 to +85 °C

X1E0000210129 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 12 pF +/-10 ppm -40 to +85 °C

X1E0000210130 3.2 x 2.5 x 0.6mm TSX-3225 24.000000 MHz 16 pF +/-10 ppm -40 to +85 °C

X1E0000210131 3.2 x 2.5 x 0.6mm TSX-3225 25.000000 MHz 8 pF +/-10 ppm -20 to +75 °C
