TCP53-H50HM33ST-A-50.000M-TR,5032mm,50MHZ,特兰斯科有源晶振，尺寸5.0x3.2mm，频率50MHZ，欧美有源振荡器，Transko石英振荡器，时钟晶体振荡器，石英有源振荡器，有源贴片晶振，5032mm有源晶振，四脚有源 振荡器，有源晶体振荡器，SMD振荡器，低电压有源晶振，低功耗有源晶振，低耗能有源晶振，低相位有源晶振，低相噪有源晶振，无线路由器有源晶振，网络设备有源晶振，投影仪有源晶振，智能家电有源晶振，以太网有源晶振，通讯模块有源晶振，具有低电压低相位的特点。
OscillatorCrystal产品适用于无线路由器，网络设备，投影仪，智能家电，以太网，通讯模块等应用。TCP53-H50HM33ST-A-50.000M-TR,5032mm,50MHZ,特兰斯科有源晶振.

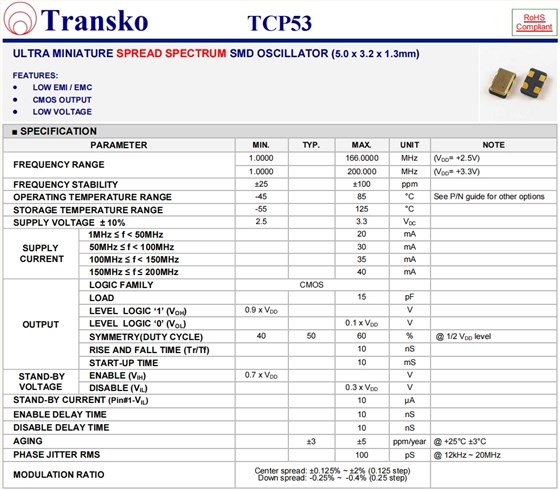

TCP53-H50HM33ST-A-50.000M-TR,5032mm,50MHZ,特兰斯科有源晶振 参数表
| PARAMETER | MIN. | TYP. | MAX. | UNIT | NOTE | |||||||||||||||||||||||||
| FREQUENCY RANGE | 1.0000 | 166.0000 | MHz | (VDD= +2.5V) | ||||||||||||||||||||||||||
| 1.0000 | 200.000 | MHz | (VDD= +3.3V) | |||||||||||||||||||||||||||
| FREQUENCY STABILITY | ±25 | ±100 | ppm | |||||||||||||||||||||||||||
| OPERATING TEMPERATURE RANGE | -45 | 85 | °C | See P/N guide for other options | ||||||||||||||||||||||||||
| STORAGE TEMPERATURE RANGE | -55 | 125 | °C | |||||||||||||||||||||||||||
| SUPPLY VOLTAGE± 10% | 2.5 | 3.3 | VDC | |||||||||||||||||||||||||||
|
SUPPLY CURRENT |
1MHz ≤ f < 50MHz | 20 | mA | |||||||||||||||||||||||||||
| 50MHz ≤ f < 100MHz | 30 | mA | ||||||||||||||||||||||||||||
| 100MHz ≤ f < 150MHz | 35 | mA | ||||||||||||||||||||||||||||
| 150MHz ≤ f ≤ 200MHz | 40 | mA | ||||||||||||||||||||||||||||
| OUTPUT | LOGIC FAMILY | CMOS | ||||||||||||||||||||||||||||
| LOAD | 15 | pF | ||||||||||||||||||||||||||||
| LEVELLOGIC ‘1’ (VOH) | 0.9 x VDD | V | ||||||||||||||||||||||||||||
| LEVELLOGIC ‘0’ (VOL) | 0.1 x VDD | V | ||||||||||||||||||||||||||||
| SYMMETRY(DUTY CYCLE) | 40 | 50 | 60 | % | @ 1/2 VDDlevel | |||||||||||||||||||||||||
| RISE AND FALL TIME (Tr/Tf) | 10 | nS | ||||||||||||||||||||||||||||
| START-UP TIME | 10 | mS | ||||||||||||||||||||||||||||
|
STAND-BY VOLTAGE |
ENABLE (VIH) | 0.7 x VDD | V | |||||||||||||||||||||||||||
| DISABLE (VIL) | 0.3 x VDD | V | ||||||||||||||||||||||||||||
| STAND-BY CURRENT(Pin#1-VIL) | 10 | µA | ||||||||||||||||||||||||||||
| ENABLE DELAY TIME | 10 | nS | ||||||||||||||||||||||||||||
| DISABLE DELAY TIME | 10 | nS | ||||||||||||||||||||||||||||
| AGING | ±3 | ±5 | ppm/year | @ +25°C ±3°C | ||||||||||||||||||||||||||
| PHASE JITTER RMS | 100 | pS | @ 12kHz ~ 20MHz | |||||||||||||||||||||||||||

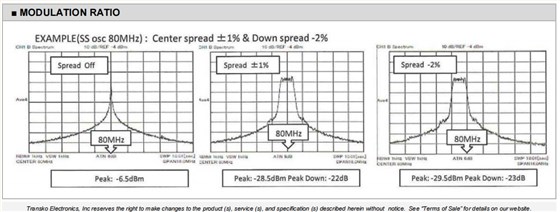

| MODULATION RATIO |
Center spread: ±0.125% ~ ±2% (0.125 step) Down spread: -0.25% ~-0.4% (0.25 step) |
|||||||||||||||||||||||||||||

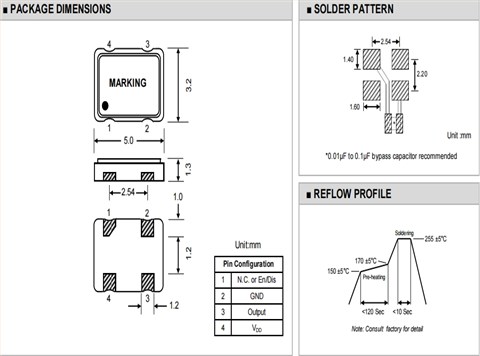

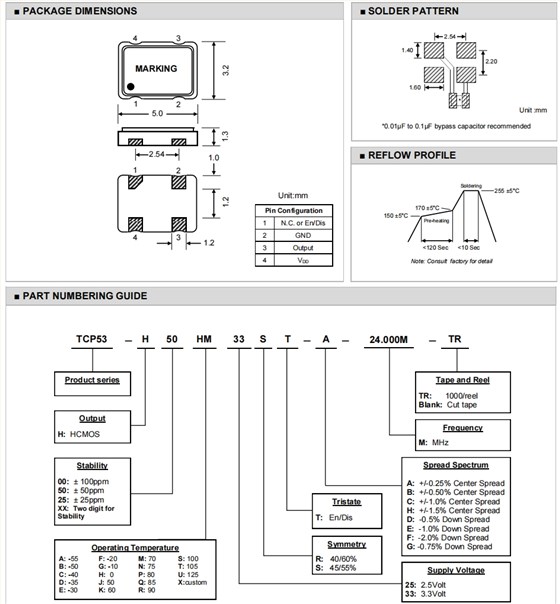

TCP53-H50HM33ST-A-50.000M-TR,5032mm,50MHZ,特兰斯科有源晶振尺寸图

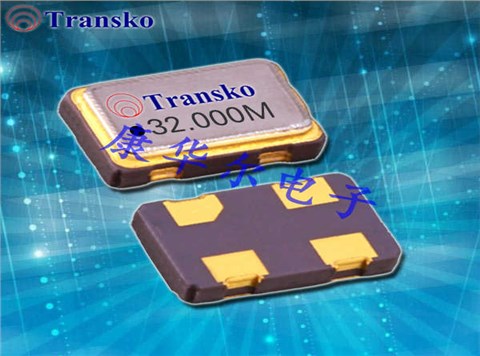

TCP53-H50HM33ST-A-50.000M-TR,5032mm,50MHZ,特兰斯科有源晶振
5032晶振产品特点：
尺寸5.0x3.2mm
低EMI/EMC
CMOS输出
低电压
