EPSON晶振FC-135R,X1A000141000300无源晶体

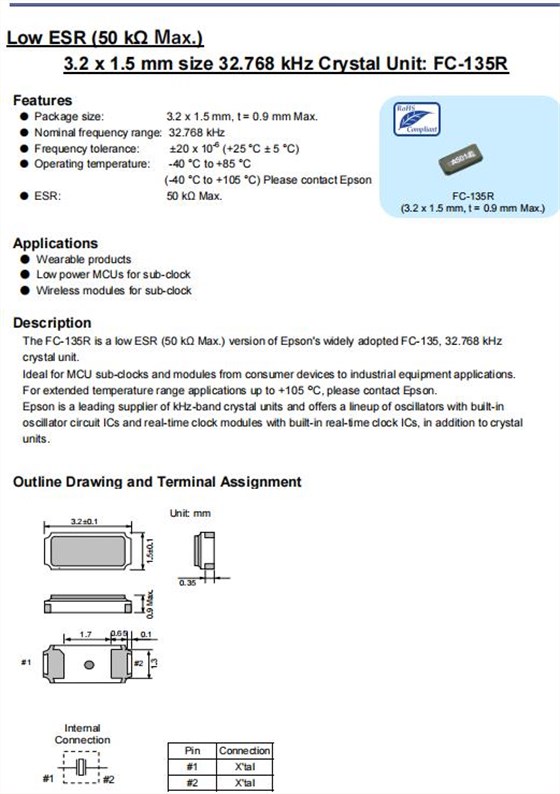

EPSON晶振FC-135R,X1A000141000300无源晶体是一款尺寸为3215mm两脚SMD晶振,日本进口晶振,采用先进的生产技术和高端生产设备制作而成,具备高可靠性能和稳定性能,同时这款32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求.

X1A000141000600晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.EPSON晶振FC-135R,X1A000141000300无源晶体

32.768K细脚DIP晶振,圆柱8*3mm谐振器,C-001R晶振

X1A000141000300晶振参数表

爱普生晶振规格	单位	FC-135R晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±50 × 10-6(标准), (±15 × 10-6～±50 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF～∞	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

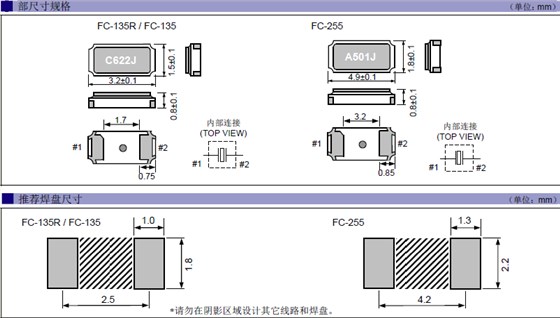

EPSON晶振FC-135R,X1A000141000300无源晶体尺寸图

X1A000141000300晶振使用注意事项
粘合剂清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。EPSON晶振FC-135R,X1A000141000300无源晶体
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD产品
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得时钟晶振产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。EPSON晶振FC-135R,X1A000141000300无源晶体
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.

编码	LxWxH/尺寸	Model/型号	Frequency/频率	CL Value/负载	Freq.tol./频率 @+25°C	Oper. Temper. Range/工作温度
X1A000141000100	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141000200	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141000300	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141000400	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141000500	3.2 x 1.5 x 0.9 mm	FC-135R进口贴片晶振	32.768000 kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141000600	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
X1A000141001100	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	7 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141001500	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	6 pF	+/-15.0 ppm	-40 to +85 °C
X1A000141001600	3.2 x 1.5 x 0.9 mm	FC-135R	32.768000 kHz	6 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141001900	3.2 x 1.5 x 0.9 mm	FC-135R	32.768kHz	12 pF	+/-10.0 ppm	-40 to +85 °C
X1A000141002200	3.2 x 1.5 x 0.9 mm	FC-135R	32.768kHz	18 pF	-20.0/+10.0 ppm	-40 to +85 °C
