日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件（苏州）有限公司】 爱普生拓优科梦（Epson Toyocom）是精工爱普生株式会社与爱普生（中国）有限公司共同投资成立的有限责任公司（外商合资）.目前注册资本2500万美金.现员工人数:1500人.主要从事2520晶振系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅.

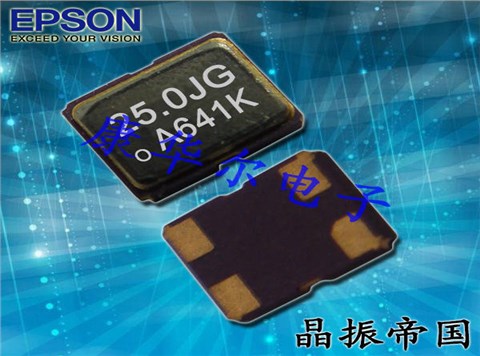

爱普生晶振,有源晶振,SG-8101CG晶振,X1G0051810011晶振,2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
石英晶振在选用晶片时应注意温度范围、贴片晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。对于圆片晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。
|

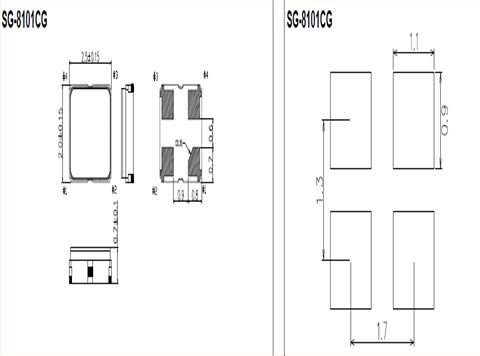

项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
0.67~170MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.8~3.3V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃to +85℃ |
请联系我们查看更多资料http://www.crystal95.com |
|
H: -40℃to +105℃ |
|||
|
J: -40℃to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
爱普生有源进口日产晶振型号列表:
爱普生有源进口日产晶振编码列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-8101CG
48.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CG
66.666660 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 5.2 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CG
24.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CG
100.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 5.9 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CG
16.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CG
25.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CG
25.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CG
1.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CG
80.000000 MHz
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 5.9 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0051810011
SG-8101CG
48.000000 MHz
2.50 x 2.00 x
0.80 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 4.4 mA
Included in
Frequency tolerance First year
45 to 55 %
X1G0051810013
SG-8101CG
66.666660
MHz
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 105 °C
+/-20
ppm
≤
5.2 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0051810014
SG-8101CG
24.000000
MHz
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 105 °C
+/-20
ppm
≤
4.4 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0051810015
SG-8101CG
100.000000
MHz
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 105 °C
+/-20
ppm
≤
5.9 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0051810016
SG-8101CG
16.000000
MHz
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 105 °C
+/-20
ppm
≤
3.5 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0051810017
SG-8101CG
25.000000
MHz
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 105 °C
+/-20
ppm
≤
4.4 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0051810018
SG-8101CG
25.000000
MHz
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 105 °C
+/-20
ppm
≤
4.4 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0051810019
SG-8101CG
1.000000
MHz
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 105 °C
+/-20
ppm
≤
3.5 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0051810020
SG-8101CG
80.000000
MHz
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 105 °C
+/-20
ppm
≤
5.9 mA
Included
in Frequency tolerance First year
45
to 55 %
自动安装和真空化引发的冲击会破坏产品特性并影响这些日本2520有源振荡器产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保产品未撞击机器或其他电路板等。爱普生晶振,有源晶振,SG-8101CG晶振,X1G0051810011晶振
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存时,会影响计算机晶体振荡器频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至2520mm晶体振荡器使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
