在2010年全球晶振厂家排名中,占据首位.爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已.爱普生晶振以32.768KHZ晶振称霸晶振行业,主要消费在手机,PCB,等电子产品.同时爱普生以提供原子钟的精准振荡器知名业界.仅此在音叉振子和振荡器还远远达不到爱普生本身的要求.他们要求的是在元器件占领NO1.因此除了KHZ,MHZ的研究发展,另外还发明GHZ技术,

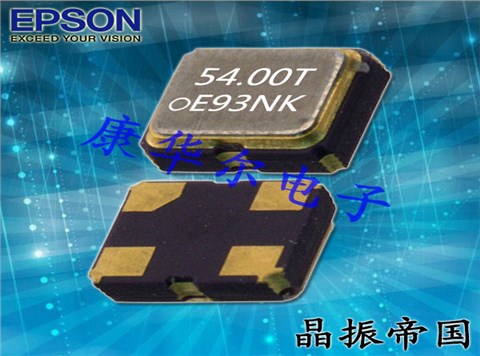

爱普生晶振,恒温晶振,SG-9101CG晶振,X1G0052910011晶振,小型SMD有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。
|

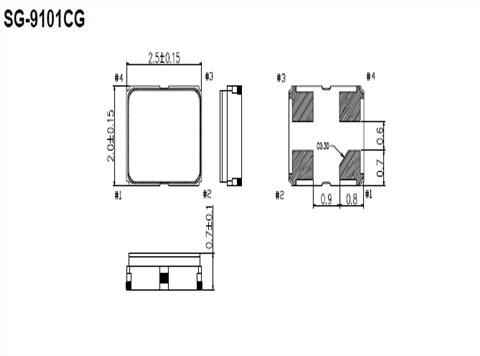

项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
0.67~170MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.62V to 3.63V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃to +85℃ |
请联系我们查看更多资料http://www.crystal95.com |
|
H: -40℃to +105℃ |
|||
|
J: -40℃to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
爱普生TCXO进口日产晶振型号列表:
爱普生TCXO进口日产晶振编码列表:
Frequency
Model
LxWxH
Output Wave
Ope Temperature
SS percentage
I[Max]
Symmetry
25°CAging
Terminal Plating
27.000000 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 105 °C
-1.00%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
42.539760 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-1.50%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
33.333300 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
-1.00%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
46.495960 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-1.50%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
59.700000 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-0.25%
≤ 5.4 mA
45 to 55 %
+/- ppm
Au
20.000000 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
-4.00%
≤ 3.7 mA
45 to 55 %
+/- ppm
Au
33.333330 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
-1.00%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
70.000000 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
+/-0.75%
≤ 5.4 mA
45 to 55 %
+/- ppm
Au
33.333300 MHz
SG-9101CG
2.50 x 2.00 x 0.80 mm
CMOS
-40 to 85 °C
-0.50%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
X1G0052910011
27.000000 MHz
SG-9101CG
2.50 x 2.00 x
0.80 mm
CMOS
-40 to 105 °C
-1.00%
≤ 4.6 mA
45 to 55 %
+/- ppm
Au
X1G0052910012
42.539760
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
+/-1.50%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
X1G0052910013
33.333300
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
-1.00%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
X1G0052910014
46.495960
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
+/-1.50%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
X1G0052910015
59.700000
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
+/-0.25%
≤
5.4 mA
45
to 55 %
+/-
ppm
Au
X1G0052910016
20.000000
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
-4.00%
≤
3.7 mA
45
to 55 %
+/-
ppm
Au
X1G0052910017
33.333330
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
-1.00%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
X1G0052910018
70.000000
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
+/-0.75%
≤
5.4 mA
45
to 55 %
+/-
ppm
Au
X1G0052910019
33.333300
MHz
SG-9101CG
2.50
x 2.00 x 0.80 mm
CMOS
-40
to 85 °C
-0.50%
≤
4.6 mA
45
to 55 %
+/-
ppm
Au
耐焊性：将晶振加热包装材料至+150°C以上会破坏2520mm有源晶振产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。爱普生晶振,恒温晶振,SG-9101CG晶振,X1G0052910011晶振
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于超薄型有源晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存时,会影响日本有源晶体频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
