初步了解智能手机内的晶振构成

返回列表 来源:康华尔 查看手机网址
扫一扫!初步了解智能手机内的晶振构成扫一扫!
浏览:- 发布日期:2018-07-30 09:47:55【
分享到:

科技与时俱进,电子元器件在近些年以惊人的速度,向世界迈进了一大步。在万千科技产品中总少不了晶振的存在。引领时尚潮流产品应该算是智能手机了,常见的手机有苹果,华为,VIVO,OPPO,小米等等,面对更高像素手机的持续推出、轻薄手机的大行其道、个性功能的逐渐增多。这林林总总的环境变化为手机市场持续高速发展提供了生存土壤,也为智能手机晶振市场发展提供了商机。目前手机里面主要用到的是3225贴片晶振和插件(DIP)2*6,3*8体积的32.768KHz的圆柱插件晶振。

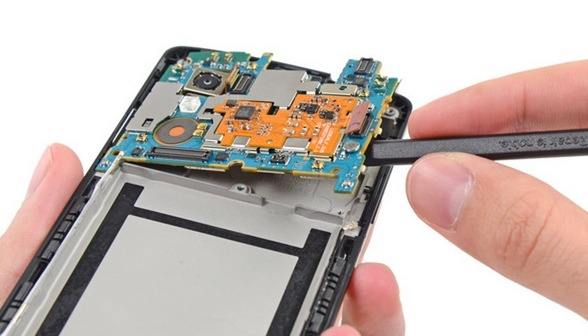

初步了解智能手机内的晶振构成

1、晶振的作用

石英晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作,以提供稳定,精确的单频振荡。在通常工作条件下,普通的晶振频率绝对精度可达百万分之五十。高级的精度更高。有些晶振还可以由外加电压在一定范围内调整频率,称为压控振荡器VCO)。晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振,便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振,而通过电子调整频率的方法保持同步。晶振通常与锁相环电路配合使用,以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号,可以用与同一个晶振相连的不同锁相环来提供。

初步了解智能手机内的晶振构成

2、晶振在手机当中的应用

手机会用到以下晶振:手机具有时间的显示,必须有一颗时实时钟晶振控制。晶振中32.768KHz这个频点是时实时钟晶振,32.768K石英晶振一般用到时钟,鼠标,键盘,蓝牙耳机音响,智能手机,MP3,MP4,通信等设备。和时间有关的电子产品都离不开它的。然后还另外附带一颗辅助晶振,常见的一般都是26MHz3.2*2.5封装,负载为7.5pF精确度为10ppm的晶振。还有一颗例外的,AD6548专用晶振26MHz 3.2*2.5 11pF 10PPM。时实时钟晶振为32.768kHz;+/-20ppm12.5pF 3.2x1.5的晶振,一般常用的就这两颗,在安装晶振到手机时,因晶振晶片很薄,容易摔坏,上锡时容易烧坏,注意温度切勿太高,或反复焊接,都会造成晶振的损坏。

其实除了手机之外,其他好多电子产品也都应用到晶振。晶振对我们生活的影响也是越来越大。如果想对晶振进一步了解,可浏览我们康华尔电子官方网站。康华尔电子作为专业频率器件服务商,收录全球大量料号规格,并且代理KDS晶振,精工晶振,爱普生晶振等优质日本晶振品牌产品,拥有大量现货库存,100%正品,20年专业服务,工程师信赖的一站式采购平台,拥有多项设计工具和资料库,从概念到生产,您的创新好帮手。
