百利通亚陶晶振,贴片晶振,FW晶振,FWQ晶振,FW2600018晶振

频率:20~66MHZ

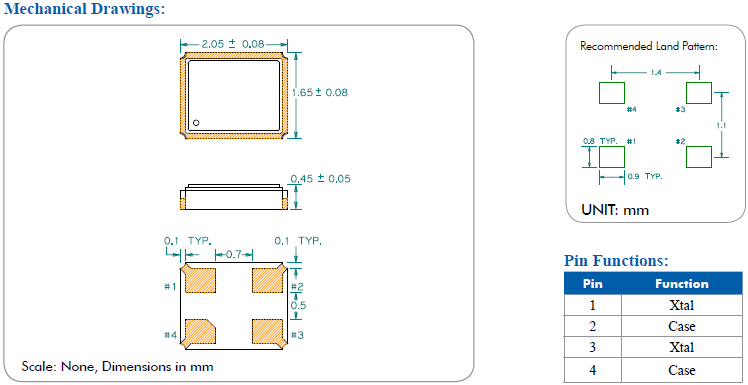

尺寸:2.0×1.6mm

小型石英贴片晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性

订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息 百利通亚陶晶振,贴片晶振,FW晶振,FWQ晶振,FW2600018晶振

百利通亚陶晶振科技成立于公元2000年7月,提供客户高效能与高稳定度频率解决方案,在晶振产业中已广受好评。主要生产表面黏着式 (SMD) 石英晶体,有源晶振,压控振荡器,贴片晶振, 高精密的晶体谐振器、OSC晶振系列产品,应用于资讯、通讯、医疗、安控、汽车与消费性电子等产业。

亚陶晶振科技是美商Pericom百利通晶振集团 (NASDQ: PSEM) 的子公司,在2010年,亚陶科技正式更名为「百利通亚陶科技股份有限公司」,公司英文名字则是PSE Technology Corporation,(PSE是撷取母公司Pericom与品牌名Saronix Ecera的第一个字母而组成)。SaRonix-eCera仍为Pericom百利通晶振公司晶振频率控制产品的品牌。

百利通亚陶晶振,贴片晶振,FW晶振,FW晶振,FW2600018晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体谐振器检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性晶振,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

百利通亚陶晶振规格

单位

FW晶振

石英晶振基本条件

标准频率

f_nom

20~66MHZ

标准频率

储存温度

T_stg

-40°C  +85°C

裸存

工作温度

T_use

-20°C  +85°C

标准温度

激励功率

DL

100μW Max.

推荐:100μW

频率公差

f_— l

±30× 10-6 (标准),

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com

频率温度特征

f_tem

±50× 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

8,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

FW 2016

百利通亚陶晶振,贴片晶振,FW晶振,FWQ晶振,FW2600018晶振这些晶振知识介绍是指,7050贴片晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。

我们可以先使用示波器或者频率计数器来检查7050晶体谐振器终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。

你可以先把晶体卸载下来并测试笔记本电脑晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。比如等效电路测试如下:
