百利通亚陶晶振,温补晶振,JT晶振,JT15260001晶振

频率:10~52MHZ

尺寸:2.5*2.0mm

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5PPM~2.0PPM,常用频率:26M,33.6M,38.4M,40M.因产品性能稳定,精度高等优势,被广泛应用到一些比较品质的数码通讯产品领域,全球导航定位系统,智能手机,WiMAX和无线通信等产品,符合RoHS/无铅.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息

百利通亚陶晶振,温补晶振,JT晶振,JT15260001晶振,石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM-2.0 PPM,工作温度范围:-30度至85度,电源电压:1.8V-3.3V之间可供选择,产品本身具有温度电压控制功能,世界上较薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因有源晶振产品性能稳定,精度高等优势,被广泛应用到一些比较有品质的数码通讯产品领域,全球导航定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

Diodes 公司为领先业界的高质量应用特定标准2520晶振产品全球制造商与供货商,产品涵盖广泛领域,包括独立、逻辑、模拟及混合讯号半导体市场。Diodes 服务的市场包括消费性电子、计算机、通讯、工业及汽车市场。Diodes公司生产设施已达到 QS-9000、ISO-9001:2008、TS16949:2002 及 ISO 14001 认证的品质奖。Diodes 公司目前拥有 C-TPAT 认证。上述质量奖反映 Diodes 公司优异的品管技术,并进一步提升我们在重视质量与一致性的 OEM 业者心目中最佳厂商的地位。

项目

符号

规格说明

条件

输出频率范围

f0

10~52MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8~3.3V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.crystal95.com

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

百利通亚陶台产进口OCS晶振型号列表:

Series型号 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
SaRonix-eCera™ JT 16.369MHz ±500ppb -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.031" (0.80mm)
SaRonix-eCera™ JT 16.369MHz ±500ppb -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.031" (0.80mm)
SaRonix-eCera™ JT 16.369MHz ±500ppb -40°C ~ 85°C 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.031" (0.80mm)
SaRonix-eCera™ JT 26MHz ±500ppb -30°C ~ 85°C 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
SaRonix-eCera™ JT 26MHz ±500ppb -30°C ~ 85°C 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
SaRonix-eCera™ JT 26MHz ±500ppb -30°C ~ 85°C 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
SaRonix-eCera™ NX 155.52MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
SaRonix-eCera™ NX 155.52MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
SaRonix-eCera™ NX 155.52MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
百利通亚陶台产进口OCS晶振编码列表:

JT15260001 Diodes Incorporated SaRonix-eCera™ JT 26MHz ±500ppb -30°C ~ 85°C 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
JT15260001 Diodes Incorporated SaRonix-eCera™ JT 26MHz ±500ppb -30°C ~ 85°C 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
JT15260001 Diodes Incorporated SaRonix-eCera™ JT 26MHz ±500ppb -30°C ~ 85°C 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
NX72F5506Z Diodes Incorporated SaRonix-eCera™ NX 155.52MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
NX72F5506Z Diodes Incorporated SaRonix-eCera™ NX 155.52MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)
NX72F5506Z Diodes Incorporated SaRonix-eCera™ NX 155.52MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.061" (1.55mm)

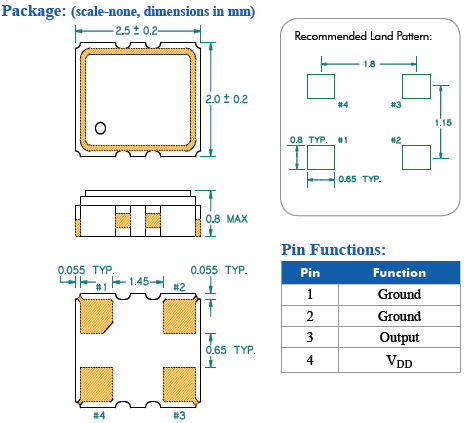

JT255 2520 TCXO

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于贴片型石英晶体振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。百利通亚陶晶振,温补晶振,JT晶振,JT15260001晶振

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存时,会高精度晶振影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

机械振动的影响:当四脚金属面振荡器产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
