EPSON晶振FA2016AN,X1E0003510017音叉晶体

频率:25MHZ

尺寸:2.0*1.6mm

EPSON晶振FA2016AN,X1E0003510017音叉晶体,日本进口爱普生晶振,2016mm无源晶体,石英晶体谐振器,EPSON晶振,FA2016AN晶振,贴片晶振,型号FA2016AN,编码X1E0003510017是一款金属外观的四脚贴片型的SMD晶振,产品尺寸为2016mm,频率25MHZ,负载电容8pF,精度±30ppm.工作温度-20 to+75°C,采用优质的原料结合高超的生产技术打磨而成的优良产品,具备性能优越,成本低廉的特点,非常符合当下市场需求,能够应对电子数码,智能家居,网络设备等领域.

X1E0003510022晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.EPSON晶振FA2016AN,X1E0003510017音叉晶体


订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息

32.768K细脚DIP晶振,圆柱8*3mm谐振器,C-001R晶振

EPSON晶振FA2016AN,X1E0003510017音叉晶体,日本进口爱普生晶振,2016mm无源晶体,石英晶体谐振器,EPSON晶振,FA2016AN晶振,贴片晶振,型号FA2016AN,编码X1E0003510017是一款金属外观的四脚贴片型的SMD晶振,产品尺寸为2016mm,频率25MHZ,负载电容8pF,精度±30ppm.工作温度-20 to+75°C,采用优质的原料结合高超的生产技术打磨而成的优良产品,具备性能优越,成本低廉的特点,非常符合当下市场需求,能够应对电子数码,智能家居,网络设备等领域.

X1E0003510022晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.EPSON晶振FA2016AN,X1E0003510017音叉晶体

32.768K细脚DIP晶振,圆柱8*3mm谐振器,C-001R晶振

X1E0003510017晶振 参数表

爱普生晶振规格

单位

FA2016AN晶振频率范围

石英晶振基本条件

标准频率

f_nom

25MHZ

标准频率

储存温度

T_stg

-55°C ~ +125°C

裸存

工作温度

T_use

-20°C ~ +75°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±30 × 10-6 (标准),
(±15 × 10-6 ~ ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com

频率温度特征

f_tem

±30 × 10-6/-20°C ~ +77°C

超出标准的规格请联系我们.

负载电容

CL

9pF ~ ∞

超出标准说明,请联系我们.

串联电阻(ESR)

R1

≤ 80 Ω

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

32.768K细脚DIP晶振,圆柱8*3mm谐振器,C-001R晶振

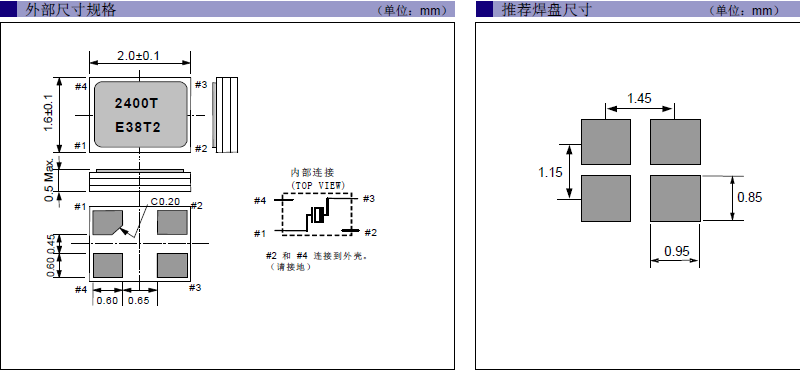

EPSON晶振FA2016AN,X1E0003510017音叉晶体 尺寸图

FA2016AN 201632.768K细脚DIP晶振,圆柱8*3mm谐振器,C-001R晶振

X1E0003510017晶振 使用注意事项
     粘合剂清洗热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
     安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
     通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.EPSON晶振FA2016AN,X1E0003510017音叉晶体
     有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
    抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
     耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用石英贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.EPSON晶振FA2016AN,X1E0003510017音叉晶体
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.

编码 LxWxH/尺寸 Model/型号 Frequency/频率 CL Value/负载 Freq.tol./频率 @+25°C Oper. Temper. Range/工作温度
X1E0003510001 2 x 1.6 x 0.5mm FA2016AN 30.000000 MHz 8 pF +/-30 ppm -40 to +85 °C
X1E0003510002 2 x 1.6 x 0.5mm FA2016AN 25.000000 MHz 8 pF +/-30 ppm -40 to +85 °C
X1E0003510006 2 x 1.6 x 0.5mm FA2016AN 24.000000 MHz 12 pF +/-20 ppm -20 to +75 °C
X1E0003510014 2 x 1.6 x 0.5mm FA2016AN 24.000000 MHz 8 pF +/-10 ppm -20 to +75 °C
X1E0003510015 2 x 1.6 x 0.5mm FA2016AN 24.000000 MHz 10 pF +/-10 ppm -20 to +75 °C
X1E0003510016 2 x 1.6 x 0.5mm FA2016AN 24.576000 MHz 10 pF +/-10 ppm -20 to +75 °C
X1E0003510017 2 x 1.6 x 0.5mm FA2016AN 25.000000 MHz 8 pF +/-30 ppm -20 to +75 °C
X1E0003510018 2 x 1.6 x 0.5mm FA2016AN 26.000000 MHz 10 pF +/-10 ppm -20 to +85 °C
X1E0003510019 2 x 1.6 x 0.5mm FA2016AN 27.000000 MHz 10 pF +/-30 ppm -20 to +70 °C
X1E0003510020 2 x 1.6 x 0.5mm FA2016AN 27.120000 MHz 8 pF +/-15 ppm -30 to +70 °C
X1E0003510021 2 x 1.6 x 0.5mm FA2016AN 30.000000 MHz 10 pF +/-30 ppm -30 to +75 °C
X1E0003510022 2016贴片晶振 FA2016AN 32.000000 MHz 10 pF +/-10 ppm -40 to +85 °C
X1E0003510023 2 x 1.6 x 0.5mm FA2016AN 37.400000 MHz 9 pF +/-10 ppm -30 to +85 °C
X1E0003510024 2 x 1.6 x 0.5mm FA2016AN 38.400000 MHz 8 pF +/-10 ppm -20 to +75 °C
X1E0003510025 2 x 1.6 x 0.5mm FA2016AN 40.000000 MHz 8 pF +/-10 ppm -20 to +75 °C
X1E0003510026 2 x 1.6 x 0.5mm FA2016AN 48.000000 MHz 8 pF +/-30 ppm -30 to +85 °C
X1E0003510027 2 x 1.6 x 0.5mm FA2016AN 48.000000 MHz 10 pF +/-10 ppm -20 to +75 °C
X1E0003510028 2 x 1.6 x 0.5mm FA2016AN 50.000000 MHz 7 pF +/-10 ppm -20 to +75 °C
X1E0003510029 2 x 1.6 x 0.5mm FA2016AN 52.000000 MHz 10 pF +/-10 ppm -20 to +75 °C
X1E0003510030 2 x 1.6 x 0.5mm FA2016AN 54.000000 MHz 6 pF +/-10 ppm -20 to +75 °C
X1E0003510033 2 x 1.6 x 0.5mm FA2016AN 38.400000 MHz 10 pF +/-10 ppm -20 to +70 °C
X1E0003510038 2 x 1.6 x 0.5mm FA2016AN 27.120000 MHz 8 pF +/-15 ppm -20 to +85 °C
X1E0003510044 2 x 1.6 x 0.5mm FA2016AN 49.152000 MHz 6 pF +/-20 ppm -20 to +70 °C
X1E0003510049 2 x 1.6 x 0.5mm FA2016AN 26.000000 MHz 12 pF +/-10 ppm -40 to +85 °C
X1E0003510050 2 x 1.6 x 0.5mm FA2016AN 32.000000 MHz 12 pF +/-10 ppm -40 to +85 °C
X1E0003510052 2 x 1.6 x 0.5mm FA2016AN 38.400000 MHz 10 pF +/-20 ppm -20 to +95 °C
FA2016AN 1132.768K细脚DIP晶振,圆柱8*3mm谐振器,C-001R晶振
