鸿星晶振,插件石英晶振,E49A晶振,HC-49SA晶振

频率:3.2~66MHz

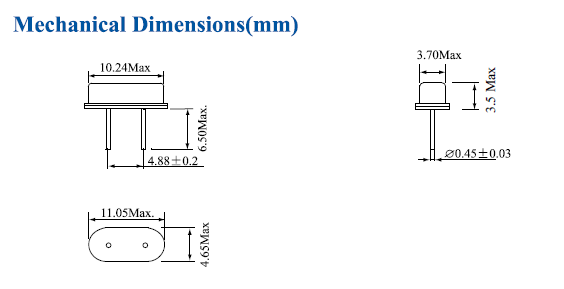

尺寸:11.05×4.65mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息 鸿星晶振,插件石英晶振,E49A晶振,HC-49SA晶振

鸿星晶振有限公司于1979年成立,产品由专业石英晶振,贴片晶振,电阻器、电容器制造厂,公元1991年于台湾投入石英晶振的研发制造、1991年开始在中国大陆拓展生产基地,至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处。

鸿星晶振已经成为全球从事石英晶振频率控制组件的重要制造商之一,致力于插件晶振(DIP)与(SMD)贴片晶振,有源晶振,压控振荡器系列产品之研发、设计、生产与营销。

鸿星晶振致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进。

我们用完整的晶振产品全心全意的为客户工作,因此我们鸿星晶振投资建立一个有能力的团队和基础设施,为我们所做的每一个产品。公司建立平台有机的学习鼓励跨职能团队的工作保持更好的环境和温补晶振,石英晶体振荡器技术改进。

鸿星晶振,插件石英晶振,E49A晶振,HC-49SA晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.49S插件晶振,插件型石英晶体,E49A晶振,HC-49SA晶振


鸿星晶振规格

单位

E49A晶振,HC-49SA晶振

石英晶振基本条件

标准频率

f_nom

3.2MHZ~66MHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-20°C +70°C

-30°C  +85°

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±10 × 10-6 (标准),

±30 × 10-6

±50 × 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

10PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

49S插件晶振,插件型石英晶体,E49A晶振,HC-49SA晶振

使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。

石英晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品,建议使用SMD产品。在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息

1)柱面式产品和DIP产品

型号

焊接条件

[ 柱面式 ]
C-
类型,C-2-类型,C-4-类型

+280°C或低于@最大值5 s
请勿加热封装材料超过+150°C

[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG

+260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C

(2)SMD产品回流焊接条件(实例)

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。尽可能使温度变化曲线保持平滑。49S插件晶振,插件型石英晶体,E49A晶振,HC-49SA晶振
