频率:9.6-52MHZ

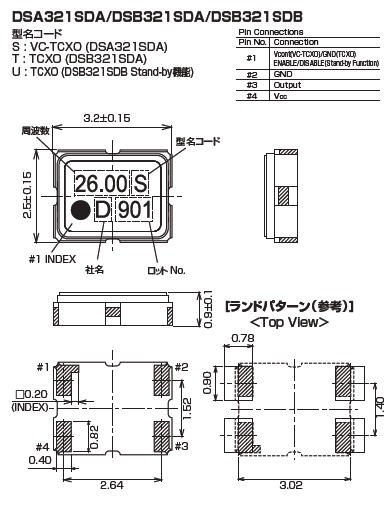

尺寸:3.2*2.5mm
KDS晶振,压控温补晶振,DSA321SDA晶振,1XTV10000CDA晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
石英晶振高精度晶片的抛光技术:3225贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。


| 项目 | 符号 | 规格说明 | 条件 |
| 输出频率范围 | f0 | 9.6-520MHz | 请联系我们以便获取其它可用频率的相关信息 |
| 电源电压 | VCC | 2.6-3.3V | 请联系我们以了解更多相关信息 |
| 储存温度 | T_stg | -40℃ to +85℃ | 裸存 |
| 工作温度 | T_use | G: -10℃ to +70℃ | 请联系我们查看更多资料http://www.crystal95.com |
| H: -30℃ to +85℃ | |||
|
						 | |||
| 频率稳定度 | f_tol | J: ±50 × 10-6 |
 |
| L: ±100 × 10-6 | |||
| T: ±150 × 10-6 | |||
| 功耗 | ICC | 3.5 mA Max. | 无负载条件、最大工作频率 |
| 待机电流 | I_std | 3.3μA Max. | ST=GND |
| 占空比 | SYM | 45 % to 55 % | 50 % VCC 极, L_CMOS≦15 pF |
| 输出电压 | VOH | VCC-0.4V Min. |
 |
| VOL | 0.4 V Max. |
 | |
| 输出负载条件 | L_CMOS | 15 pF Max. |
 |
| 输入电压 | VIH | 80% VCC Max. | ST 终端 |
| VIL | 20 % VCC Max. | ||
| 上升/下降时间 | tr / tf | 4 ns Max. | 20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
| 振荡启动时间 | t_str | 3 ms Max. | t=0 at 90 % |
| 频率老化 | f_aging | ±3 × 10-6 / year Max. | +25 ℃, 初年度,第一年 |




KDS有源晶振产品列表:




1.PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。3225贴片型压控温补晶振建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
2.存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,压控温补晶振并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2) 请仔细处理有源晶振内外盒与卷带。外部压力会导致卷带受到损坏。
	KDS晶振,压控温补晶振,DSA321SDA晶振,1XTV10000CDA晶振
