NDK晶振,贴片晶振,NX2520SG-2晶振,进口无源晶振

频率:16~80MHZ

尺寸:2.5*2.0mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息 NDK晶振,贴片晶振,NX2520SG-2晶振,进口无源晶振

NDK晶振,贴片晶振,NX2520SG-2晶振,进口无源晶振,NDK本集团会针对以下产品群,迅速对应市场的动向,强化新产品的开发和市场的投入。1.一般量产品面向移动体通信市场,我们会进行TCXO晶振的增产和扩大销售;面向AV/OA市场,我们会开发具有价格竞争力的新产品作为针对IoT(物联网市场)的标准品并扩大其销售。2.感应器器件:基于医疗?看护?护理的需求的增大,我们会进行携带型简易超声波感应器的开发和扩大销售。还有以食品检查为中心的QCM感应器的扩大销售也会进行。

NDK晶振集团将确保其石英晶振产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。过去NDK晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。小型进口贴片晶体,无源2520石英谐振器,NX2520SG-2晶振

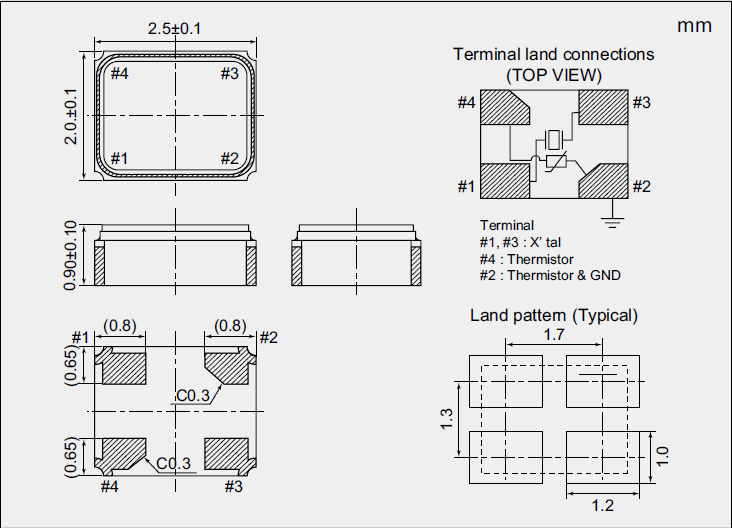

小型进口贴片晶体,无源2520石英谐振器,NX2520SG-2晶振

2520mm体积的进口晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.NDK晶振,贴片晶振,NX2520SG-2晶振,进口无源晶振

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。小型进口贴片晶体,无源2520石英谐振器,NX2520SG-2晶振

小型进口贴片晶体,无源2520石英谐振器,NX2520SG-2晶振

NDK晶振规格

单位

NX2520SG-2晶振

石英晶振基本条件

标准频率

f_nom

16~80MHZ

标准频率

储存温度

T_stg

-40°C  +105°C

裸存

工作温度

T_use

-40°C  +105°C

标准温度

激励功率

DL

10,100μW Max.

推荐:100μW

频率公差

f_— l

±10× 10-6 (标准),


+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com

频率温度特征

f_tem

±25× 10-6/-40°C  +125°C

超出标准的规格请联系我们.

负载电容

CL

7PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

小型进口贴片晶体,无源2520石英谐振器,NX2520SG-2晶振

小型进口贴片晶体,无源2520石英谐振器,NX2520SG-2晶振小型进口贴片晶体,无源2520石英谐振器,NX2520SG-2晶振

这些晶振知识介绍是指,进口石英晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。NDK晶振,贴片晶振,NX2520SG-2晶振,进口无源晶振

我们从高频兆级石英谐振器晶振使用输出无信号开始寻找相关问题。我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。

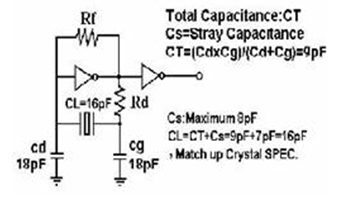

你可以先把2520体积贴片晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。比如等效电路测试如下:小型进口贴片晶体,无源2520石英谐振器,NX2520SG-2晶振

小型进口贴片晶体,无源2520石英谐振器,NX2520SG-2晶振

小型进口贴片晶体,无源2520石英谐振器,NX2520SG-2晶振
