Cardinal晶振,高质量石英晶振,CX2016无源晶振

频率:16.000MHz~60.000MHz

尺寸:2.0*1.6*0.45mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息 Cardinal晶振,高质量石英晶振,CX2016无源晶振

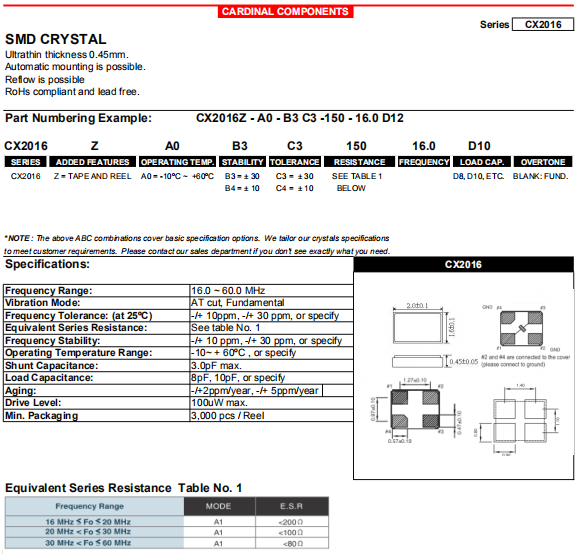

1

Cardinal晶振,高质量石英晶振,CX2016无源晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英无源晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

Cardinal的定价和交付时间在美国进口晶振元件行业中最具竞争力.销售代表,分销商和专门的内部销售部门专注于提供高水平的服务以满足您的需求.红衣主教的区别不仅仅是我们的产品范围或我们的技术能力.您可以信赖的稳定可靠的性能是我们公司与众不同之处.

2

Cardinal晶振

单位

CX2016晶振

石英晶振基本条件

标准频率

f_nom

16.000MHz~60.000MHz

标准频率

储存温度

T_stg

-40℃~+85

裸存

工作温度

T_use

-10℃~+60℃

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

±10ppm

±30ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

8pF

10pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

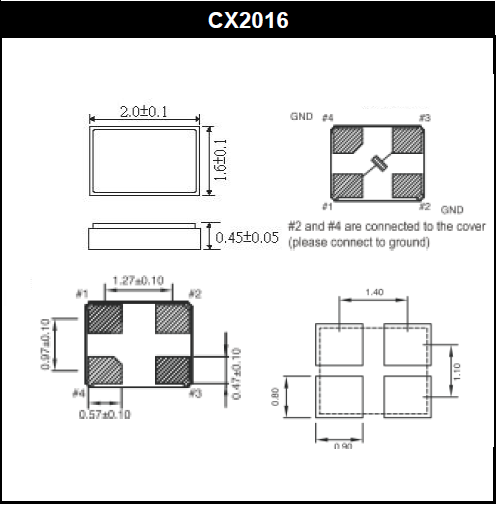

3

CX2016 2016

4

超声波清洗

(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

安装时注意事项

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至高性能石英晶体使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口环保晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).
(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

CX2016

5
