Crystek晶振,HC-49SMD晶振,CYSD高质量晶振

频率：3.579MHz~40.000MHz

尺寸：13.5x4.7x3.81mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：86-0755-27838351

Crystek晶振,HC-49SMD晶振,CYSD高质量晶振.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英进口晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.

自1958年以来,CrystekCorporation一直提供频率产品,包括石英晶体谐振器,XO（时钟振荡器）,TCXO（温度补偿晶体振荡器）,VCO（电压控制振荡器）和VCXO（电压控制晶体振荡器）.Crystek设有两个专门负责频率控制的部门.Crystek Crystals致力于使用基于石英的谐振器开发和制造频率产品.Crystek Microwave为微波行业开发频率控制和支持产品.其他产品包括：PLL（锁相环）合成器,RedBox VCO,RF同轴电缆组件,RF电缆连接器,大容量RF同轴电缆,RF功率检测器,滤波器,衰减器,DC模块,无源倍增器,RFPRO（袖珍参考振荡器）,基于SAW的时钟振荡器和VCSO.

Crystek晶振	单位	CYSD晶振	石英晶振基本条件
标准频率	f_nom	3.579MHz~40.000MHz	标准频率
储存温度	T_stg	-45℃~+90℃	裸存
工作温度	T_use	0℃~+70℃ -20℃~+70℃ -40℃~+85℃	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	±15ppm~±100ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	14pF~32pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

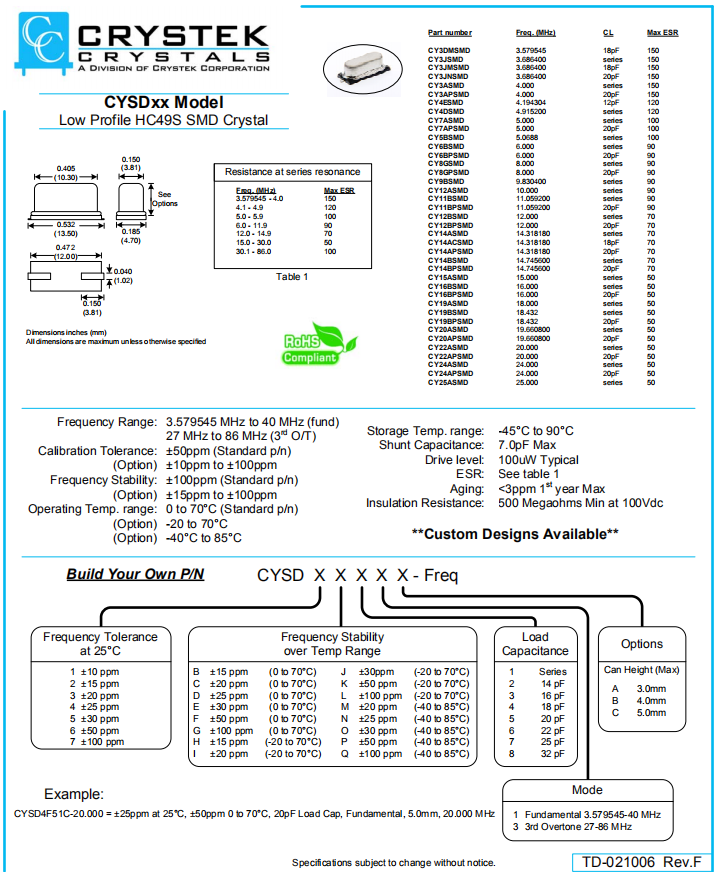

CYSDxx 49SMD

晶体振荡器

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOSIC一样考虑.

有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以短距离连接.关于个别机型请确认宣传册、规格书.

装载

SMD产品

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到耐高温晶振产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

引线类型产品

当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力.否则有可能导致玻璃出现裂痕,从而引起性能劣化.

保管

保管在高温多湿的场所可能会导致端子软焊性的老化.

请在没有直射阳光,不发生结露的场所保管.

其他

晶体谐振器

如果过大的激励电力对进口欧美晶振外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.

让进口晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.

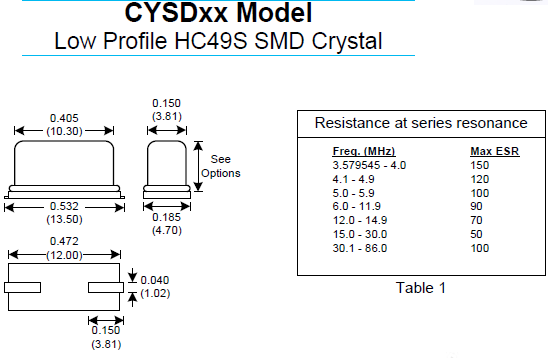

CYSDxx
