频率:4~72MHZ
尺寸:3.2*2.5mm
有源贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

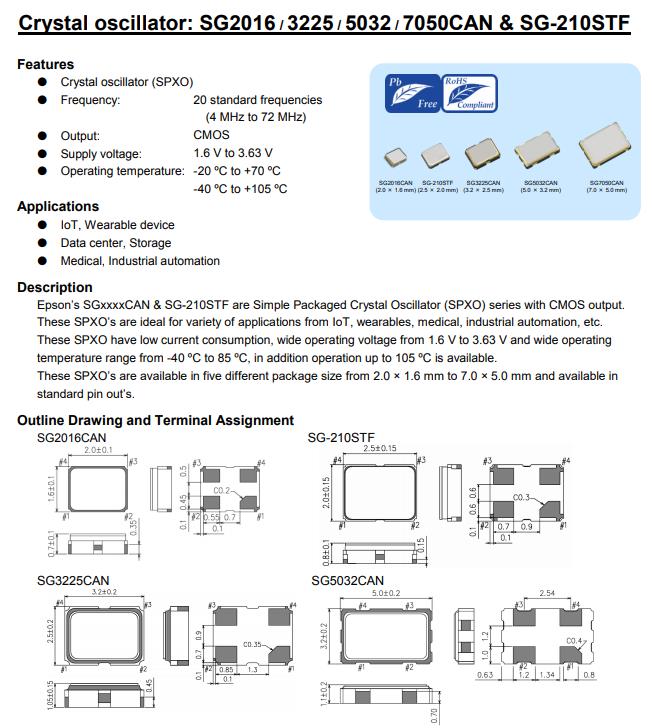

爱普生晶振,SG3225CAN晶振,3225晶体振荡器.小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
贴片晶振晶片边缘处理技术:贴片石英晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计,滚筒的曲率半径,滚筒的长短,使用的研磨砂的型号,多少,填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
优秀同仁是公司无价的资产,也是公司成长发展的伙伴,更是维系公司竞争力与创造价值的命脉.在以人为本,充分尊重人性的理念上,我们以沟通来达成共识,以相互尊重维系组织和谐气氛,创造适性的工作环境,让鸿星成为一个高度凝聚力的大家庭.我们要求同仁自我管理,并不断的成长进步,让员工有能力于工作,意愿于工作并满意于工作,鼓励员工去达成公司指定的SPXO晶振目标.


| 项目 | 符号 | 规格说明 | 条件 |
| 输出频率范围 | f_0 | 4~72MHZ | 请联系我们以便获取其它可用频率的相关信息 |
| 电源电压 | VCC | 1.6-3.63V | 请联系我们以了解更多相关信息 |
| 储存温度 | T_stg | -40℃ to +125℃ | 裸存 |
| 工作温度 | T_use | G: -20℃ to +70℃ | 请联系我们查看更多资料http://www.crystal95.com |
| H: -40℃ to +85℃ | |||
| J: -40℃ to +105℃ | |||
| 频率稳定度 | f_tol | J: ±25 × 10-6 |
 |
| L: ±50 × 10-6 | |||
|
						 | |||
| 功耗 | ICC | 3.5 mA Max. | 无负载条件、最大工作频率 |
| 待机电流 | I_std | 3.3μA Max. | ST=GND |
| 占空比 | SYM | 45 % to 55 % | 50 % VCC 极, L_CMOS≦15 pF |
| 输出电压 | VOH | VCC-0.4V Min. |
 |
| VOL | 0.4 V Max. |
 | |
| 输出负载条件 | L_CMOS | 15 pF Max. |
 |
| 输入电压 | VIH | 80% VCC Max. | ST 终端 |
| VIL | 20 % VCC Max. | ||
| 上升/下降时间 | tr / tf | 4 ns Max. | 20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
| 振荡启动时间 | t_str | 3 ms Max. | t=0 at 90 % |
| 频率老化 | f_aging | ±3 × 10-6 / year Max. | +25 ℃, 初年度,第一年 |




抗冲击
晶体产品可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.
辐射
暴露于辐射环境会导致3225有源晶振性能受到损害,因此应避免照射.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品.
粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属盖,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用金属面贴片石英晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
激励功率
在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率.
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.
晶体振荡器和实时时钟模块
所有有源石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
