SUNTSU晶振,无铅环保振荡器,SXO22C有源晶振

频率:1.000MHz~110.000MHz

尺寸:2.5*2.0*1.0mm

贴片式CMOS输出有源晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH/SONET发射基站等领域.符合RoHS/无铅.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息 SUNTSU晶振,无铅环保振荡器,SXO22C有源晶振

1

SUNTSU晶振,无铅环保振荡器,SXO22C有源晶振.贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷振荡器(偏差大)和普通的石英晶体振荡器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使高质量石英晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

在2008年,我们将目光投向了精确时间模块,并推出了3款GPS纪律的有源晶振.其中之一,打破了工业界的第一个“板上安装的单位”.今天,Suntsu能够满足最基本的最严格的频率控制要求.我们的月产能在过去几年中大幅增长,截至2009年,我们每个月可以支持3千3百万个组件.我们经过广泛培训的销售人员随时可以帮助您从产品的原型阶段到全面生产.我们非常自豪能够在最短的时间内为您提供最新的信息.我们认识到新兴技术的上市时间的重要性,并开发了内部基础设施以满足您的需求.

2

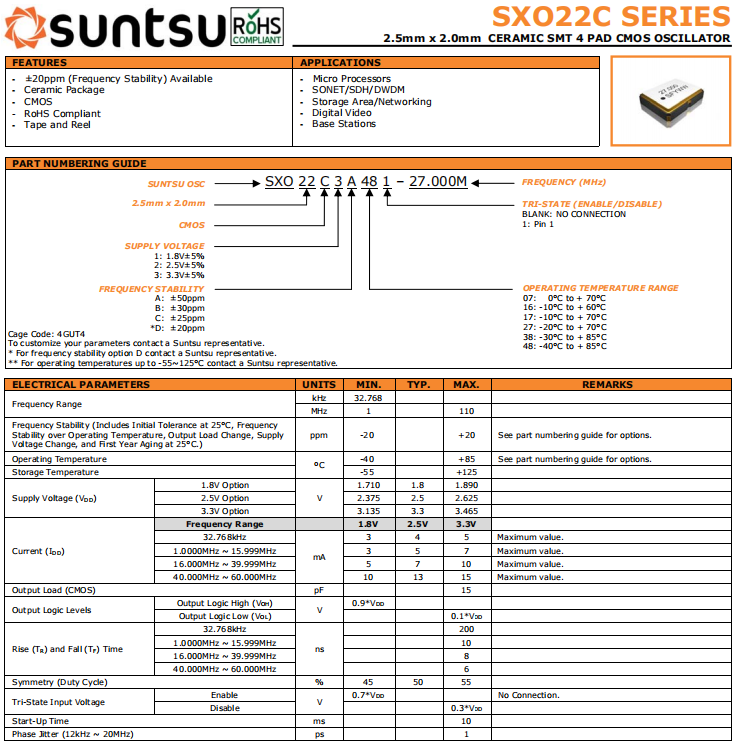

SUNTSU晶振

SXO22C晶振

输出类型

   CMOS

输出负载

15pF

振荡模式

基本/第三泛音

电源电压

+1.8V~+3.3V

频率范围

1.00MHz~110.00MHz

频率稳定度

±20ppm

工作温度

-40℃~+85℃

保存温度

-55℃~+125℃

电压卷(最大值)/ VOH(最小值)

0.1 VDD / 0.9 VDD

启动时间

5 ms Max

相位抖动(12兆赫~20兆赫)

1个PS最大

老化率

±3 ppm /年最大

3

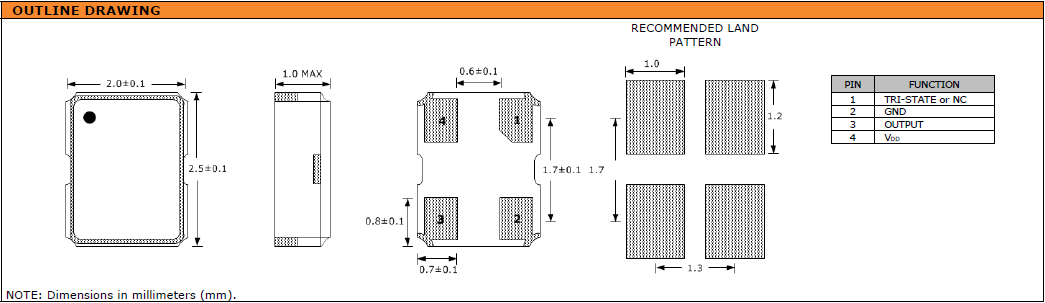

SXO22C 2520 OSC

4


电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近石英振荡器的地方(在20mm范围之间).

热影响

重复的温度巨大变化可能会降低受损害的耐高温晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.

装载SMD产品

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、石英贴片2520晶振、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

SXO22C 2520 OSC

5
