EPSON高频差分晶振,X1M0004110005,MG7050EAN低功耗6G路由器晶振

频率：150.000MHz

尺寸：7.0x5.0mm

EPSON高频差分晶振,X1M0004110005,MG7050EAN低功耗6G路由器晶振，日本进口晶振，EPSON爱普生株式会社，晶振型号：MG7050EAN，编码为：X1M0004110005，频率：150.000MHz，小体积晶振尺寸7.0x5.0mm封装，14脚贴片晶振，石英晶振，有源晶振，石英晶体振荡器，LV-PECL差分晶体振荡器，本产品是利用锯波谐振器的基本振荡的LV-PECL输出的高频振荡器。这实现了频率为100~700MHz的低抖动和低噪声，具有超小型，轻薄型，低抖动，低功耗，低电源电压，低耗能，低损耗，低相位噪声等特点。适用于PCI Express等参考时钟。应用于：GbE、光纤通道、SAS、PCI表达，数码电子晶振，服务器、存储、路由器/交换机、无线网络、OTN等。

订购热线：86-0755-27838351

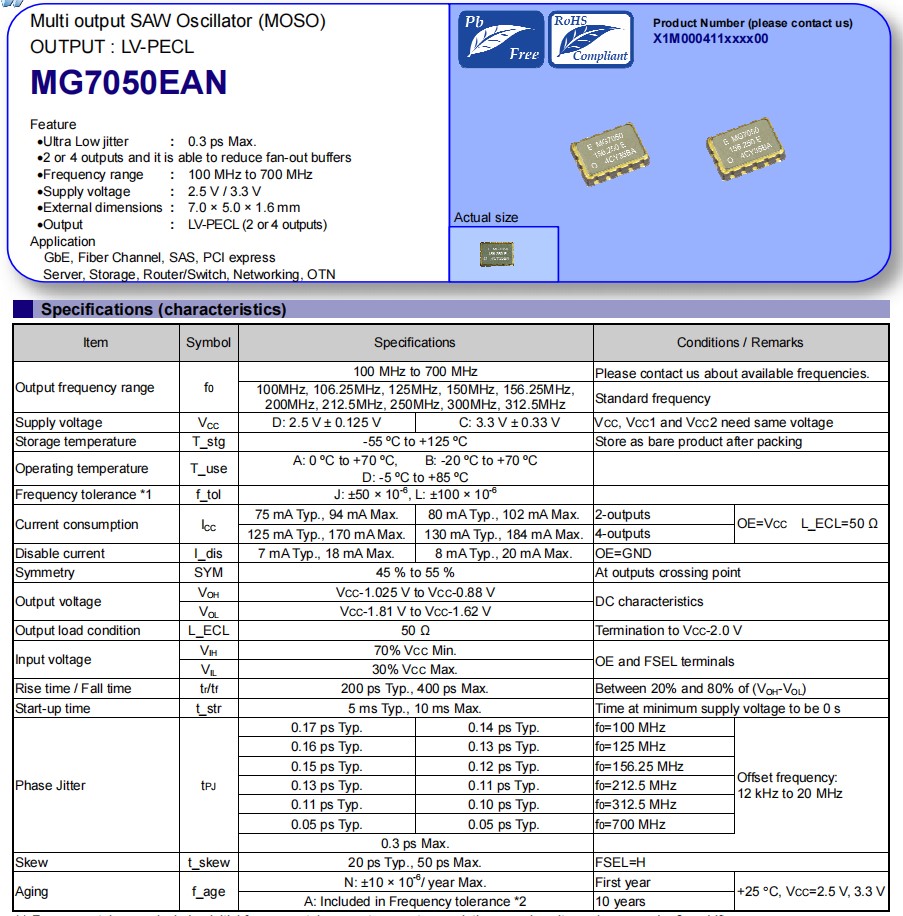

EPSON高频差分晶振,X1M0004110005,MG7050EAN低功耗6G路由器晶振，参数表

Item	Symbol	MG7050EAN 规格说明		Conditions / Remarks
Output frequency range	f0	150 MHz		Please contact us about available frequencies.
		100MHz , 106.25MHz , 125MHz , 150MHz		Standard frequency
		156.25MHz , 200MHz , 212.5MHz , 250MHz
		300MHz , 312.5MHz
Supply voltage	VCC	D : 2.5V ± 0.125V	C : 3.3V ± 0.33V	VCC1 and VCC2 need same voltage
Storage temperature	T_stg	-55°C to +125°C		Store as bare product after packing
Operating temperature	T_use	A : 0°C to +70°C
		B : -20°C to +70°C
		D : -5°C to +85°C
Frequency tolerance *1	f_tol	J : ± 50 × 10-6
		L : ±100 × 10-6
Current consumption	ICC	75 mA Typ.,	80 mA Typ.,	2-outputs	OE = VCC
		94 mA Max.	102 mA Max.		L_ECL = 50 Ω
		125 mA Typ.,	130 mA Typ.,	4-outputs
		170 mA Max.	184 mA Max.
Disable current	I_dis	7mA Typ.		OE=GND
		18mA Max.
Symmetry	SYM	45% to 55%		At outputs crossing point
Output voltage	VOH	VCC - 1.025V to VCC - 0.88 V		DC characteristics
	VOL	VCC - 1.81V to VCC - 1.62 V
Output load condition	L_ECL	50 Ω		Termination to VCC - 2.0 V
Input voltage	VIH	70% VCC Min.		OE and FSEL terminals
	VIL	30% VCC Max.
Rise time / Fall time	tr / tf	200 ps Typ., 400 ps Max.		Between 20% and 80% of ( VOH - VOL )
Start-up time	t_str	5 ms Typ. , 10 ms Max.		Time at minimum supply voltage to be 0 s
Phase Jitter	tPJ	0.17 ps Typ.	0.14 ps Typ.	f0 = 100 MHz	Offset frequency:
		0.16 ps Typ.	0.13 ps Typ.	f0 = 125 MHz	12kHz to 20MHz
		0.15 ps Typ.	0.12 ps Typ.	f0 = 156.25 MHz
		0.13 ps Typ.	0.11 ps Typ.	f0 = 212.5 MHz
		0.11 ps Typ.	0.10 ps Typ.	f0 = 312.5 MHz
		0.05 ps Typ.	0.05 ps Typ.	f0 = 700 MHz
		0.3 ps Max.
Skew	t_skew	20ps Typ., 50ps Max.		FSEL = H
Aging	f_aging	N : ± 10 × 10-6 / year Max.		First year	+25°C,
		A : Included in Frequency tolerance *2		10 years	VCC = 2.5V , 3.3V

EPSON高频差分晶振,X1M0004110005,MG7050EAN低功耗6G路由器晶振，尺寸图

EPSON高频差分晶振,X1M0004110005,MG7050EAN低功耗6G路由器晶振

差分晶振是普通石英贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求,高技术石英晶体振荡器,具有相位低,损耗低的特点,爱普生差分晶振使用于产品中能够很容易地识别小信号,能够从容精确地处理双级信号,对外部电磁干扰(EMI)是高度免疫的,差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性。

晶振编码	品牌	型号	频率	尺寸	输出方式	电源电压	工作温度
X1M0004110002	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110005	EPSON晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110006	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110007	EPSON晶振	MG7050EAN	669.325580 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110008	EPSON晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110009	EPSON晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110010	EPSON晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110011	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110012	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110013	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110014	EPSON晶振	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110015	EPSON晶振	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110016	有源晶振	MG7050EAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110017	EPSON晶振	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110018	EPSON晶振	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110019	EPSON晶振	MG7050EAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110020	EPSON晶振	MG7050EAN	156.253906 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110021	EPSON晶振	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110022	EPSON晶振	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110023	EPSON晶振	MG7050EAN	156.253906 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110024	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110025	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-20 to 70 °C
X1M0004110026	EPSON晶振	MG7050EAN	312.500000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
