加高晶振,有源晶振,HSO751S四脚贴片晶振

频率:1.8-220MHZ

尺寸:7.0*5.0mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,32.768K晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息 加高晶振,有源晶振,HSO751S四脚贴片晶振

陶瓷黑面2脚晶振,台产66035无源谐振器,HSX630G晶振

加高晶振,有源晶振,HSO751S有源晶振,贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

温补晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。

陶瓷黑面2脚晶振,台产66035无源谐振器,HSX630G晶振

项目

符号

规格说明

条件

输出频率范围

f0

1.8-220MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.5-5V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

 -10 to +70

请联系我们查看更多资料http://www.crystal95.com



频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

陶瓷黑面2脚晶振,台产66035无源谐振器,HSX630G晶振

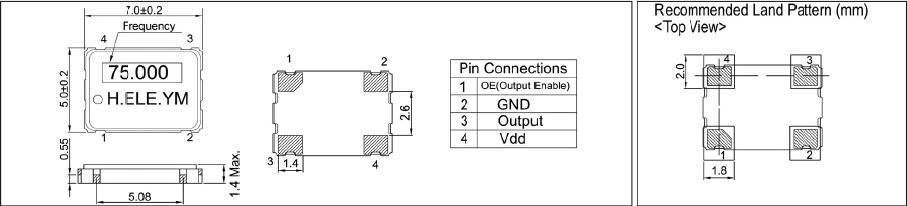

HSO751S 7050 OSC

陶瓷黑面2脚晶振,台产66035无源谐振器,HSX630G晶振

1.操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。

2.使用环境(温度和湿度)

请在规定的温度范围内使用石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。笔记本电脑晶振请避免凝露的产生。

晶振/石英晶体谐振器

激励功率

在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率

负极电阻

除非石英晶体振荡器回路中分配足够多的负极电阻,SMD有源晶振否则振荡或振荡启动时间可能会增加。

负载电容

有源晶振振荡电路中负载电容的不同,5070有源晶振可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。

加高晶振,有源晶振,HSO751S晶振
