频率：40MHZ
尺寸：20.7x13.1x5.1mm

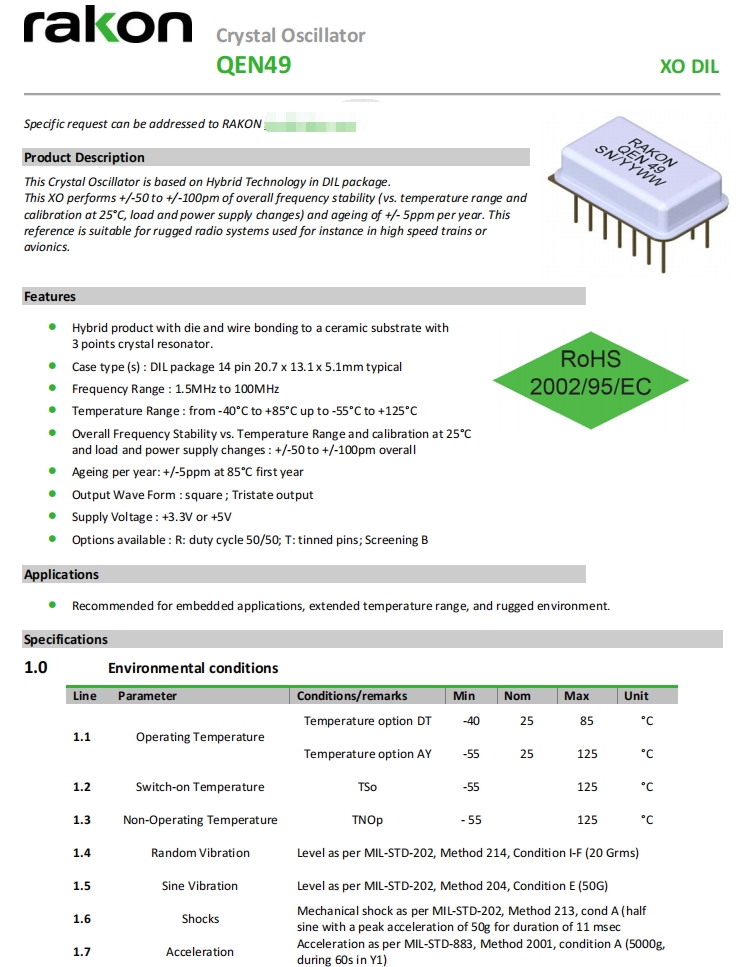

Rakon晶振 QEN49-BHRIAY100SB/T40MHZ XO振荡器 6G网络晶振，尺寸为20.7x13.1x5.1mm,频率为40MHZ，石英晶体振荡器，OSC晶振，有源晶体振荡器，石英晶体振荡器，时钟振荡器，长方型钟振，高品质晶振，低抖动晶振，低电压晶振，该晶体振荡器是基于DIL封装的混合技术。该XO执行+/‐50至+/‐100pm的整体频率稳定性(相对于温度范围和校准在25°C，负载和电源的变化)和老化+/‐5ppm每年。
OSC晶振产品主要适用于高速列车或高速公路上使用的坚固型无线电系统航空电子设备，推荐用于嵌入式应用，扩展温度范围和坚固的环境以及6G应用程序等领域。Rakon晶振 QEN49-BHRIAY100SB/T40MHZ XO振荡器 6G网络晶振.
Rakon晶振 QEN49-BHRIAY100SB/T40MHZ XO振荡器 6G网络晶振，尺寸为20.7x13.1x5.1mm,频率为40MHZ，石英晶体振荡器，OSC晶振，有源晶体振荡器，石英晶体振荡器，时钟振荡器，长方型钟振，高品质晶振，低抖动晶振，低电压晶振，该晶体振荡器是基于DIL封装的混合技术。该XO执行+/‐50至+/‐100pm的整体频率稳定性(相对于温度范围和校准在25°C，负载和电源的变化)和老化+/‐5ppm每年。
OSC晶振产品主要适用于高速列车或高速公路上使用的坚固型无线电系统航空电子设备，推荐用于嵌入式应用，扩展温度范围和坚固的环境以及6G应用程序等领域。Rakon晶振 QEN49-BHRIAY100SB/T40MHZ XO振荡器 6G网络晶振.
Rakon晶振 QEN49-BHRIAY100SB/T40MHZ XO振荡器 6G网络晶振 参数表
| Line | Parameters | Conditions/Remarks | Min Typ | Max | Unit | |||||||||||||
| 3.1a | Nominal Frequency | 1.5 | 100 | MHz | ||||||||||||||
| 3.2 |
Steady state input current power |
20 | mA | |||||||||||||||
|
3.3 3.4 |
Global Frequency stability |
Including initial accuracy+freq temp stability+power supply stab+load stability+ageing over 15 years |
Temperature option DT Temperature option AY |
± 50 ± 100 |
ppm ppm |
|||||||||||||
| 3.5 | Initial frequency accuracy | ± 15 | ppm | |||||||||||||||
|
3.6 3.7 |
Frequency‐temperature stability |
Temperature option DT |
± 20 | ppm | ||||||||||||||
|
Temperature option AY |
± 25 | ppm | ||||||||||||||||
| 3.8 |
Frequency variation vs. supply voltage |
Over Operating Temperature | ± 3 | ppm | ||||||||||||||
| 3.9 | Frequency variation vs. load | Over Operating Temperature | ± 5 | ppm | ||||||||||||||
| 3.10 | Frequency ageing | Over 15 years | ± 12 | ppm | ||||||||||||||
| 3.11 | Start up time | 10 | ms | |||||||||||||||
| 3.12 | Output waveform | AHCMOS compatible | Square | |||||||||||||||
|
3.13a 3.13b 3.14a 3.14b |
Output level |
Supply option BH VOL Supply option AH Supply option BH VOH Supply option AH |
2.4 4.5 |
0.4 0.5 |
V V V V |
|||||||||||||
| 3.15 | Duty cycle | 40 | 60 | |||||||||||||||
| Option R | 45 | 55 | % | |||||||||||||||
| 3.16 | Rise time | 10%‐90% of Vcc, frequency > 10MHz | 5 | ns | ||||||||||||||
| 3.17 | Fall time | 90%‐ 10% of Vcc, , frequency > 10MHz | 5 | ns | ||||||||||||||
Rakon晶振 QEN49-BHRIAY100SB/T40MHZ XO振荡器 6G网络晶振 尺寸图
有源晶振产品特性：
混合产品，模具和电线粘合到陶瓷基板上与3点晶体谐振器。
外壳类型:DIL封装14引脚20.7 x 13.1 x 5.1mm典型
频率范围:1.5MHz至100MHz
温度范围:从‐40°C到+85°C到‐55°C到+125°C
总体频率稳定性与温度范围和校准在25°C
负载和电源变化:总体+/‐50至+/‐100pm
每年老化:第一年85°C时+/‐5ppm
输出波形:方形;三态输出电源电压:+3.3V或+5V
·可选:R:占空比50/50;T:锡制销;筛选B
更多相关瑞康晶振型号，请咨询我们！
